1.  簡介

Modbus是一種串行通訊協議，是Modicon公司于1979年為使用可編程邏輯控制器通信而發表。Modbus已經成為工業領域通信協議的業界標準，并且現在是工業電子設備之間常用的連接方式。

CS系列機器人支持modbus tcp,機器人既可以做主站也可以做從站，在某些情況下我們可以通過modbus poll即第三方通訊助手來測試該通訊。

CS 系列支持的，可使用 Modbus 協議讀寫的數據類型為布爾型與無符號短整型（16 位）兩種，

每種類型分別包含一組輸入和一組輸出寄存器，因此 Modbus 共有 4 組寄存器可被主站訪問。其中，

輸入型寄存器只允許讀操作，輸出型寄存器可讀可寫。有關寄存器協議接口的詳細說明，請登陸官網：

www.，進入“服務與支持 > 技術資料”板塊，選擇“CS_用戶手冊_V2.11.0_附件”進行

查詢

1. 布爾型寄存器（8 位）：主要用于操作數字 IO，CS 系列目前可訪問的輸入/輸出數字 IO 寄存器

的有效地址范圍為 0-63，雖然其值的類型為 bool，但每個 IO 仍會占用一個字節的空間，所以數字 IO

共占 2*64 字節。

2. 無符號短整型（16 位）：用于保存和修改機器人的版本，TCP，系統狀態等信息；也用于映射

數字 IO。CS 系列目前可訪問的輸入/輸出寄存器的有效地址范圍為 0-415。

工具 Modbus 主站設備可通過以下功能碼讀/寫從站寄存器：

1. 0x01: 讀一個或者多個輸出數字信號 (read output bits)

2. 0x02: 讀一個或者多個輸入數字信號 (read input bits)

3. 0x03: 讀一個或者多個輸出寄存器 (read output registers)

4. 0x04: 讀一個或者多個輸入寄存器 (read input registers)

5. 0x05: 寫單個輸出數字信號 (write output bit)

6. 0x06: 寫單個輸出寄存器 (write output register)

7. 0x0F: 連續寫多個輸出數字信號 (write multiple output bits)

8. 0x10: 連續寫多個輸出寄存器 (write multiple output registers)

2.  操作流程

2.1機器人做從站

機器人做從站，modbus通訊使用機器人控制柜FB1網口或FB2網口，連接控制柜和電腦，

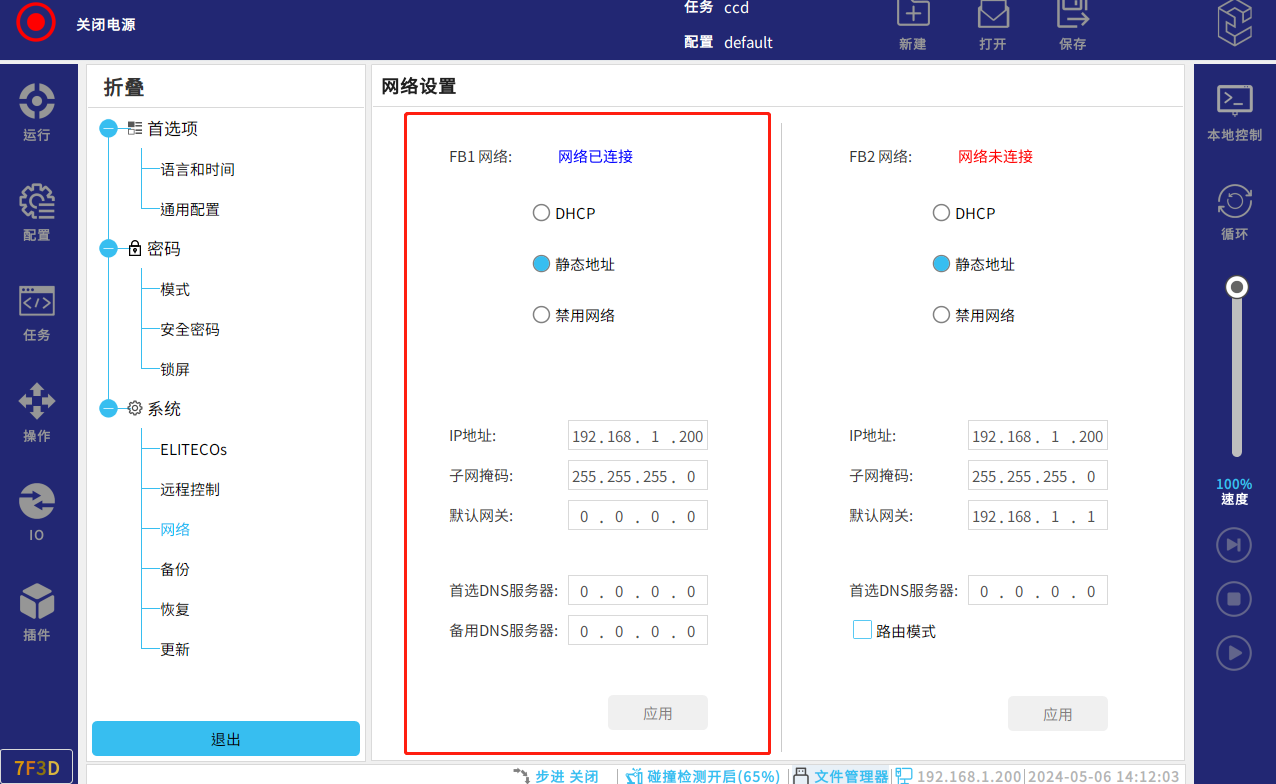

機器人Ip設置：

電腦設置為機器人的同一網段后可以ping一下查看網絡是否連接正常

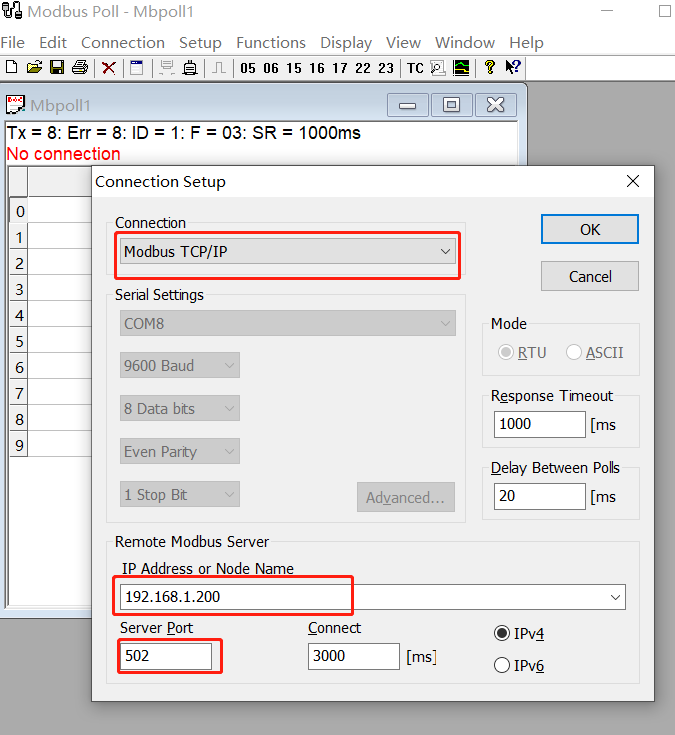

打開第三方網絡調試助手modbus poll,--connection--connect,選擇modbus tcp/ip,ip地址欄輸入機器人的ip，端口默認502，最后點擊ok

只要對話框不顯示noconnection 就表明調試軟件已連上cs機器人

接下來我們可以用modbus poll來：

寫入標準數字輸出

讀取標準數字輸出

讀取標準數字輸入

讀取寄存器

寫入寄存器

2.1.1讀取標準數字輸入

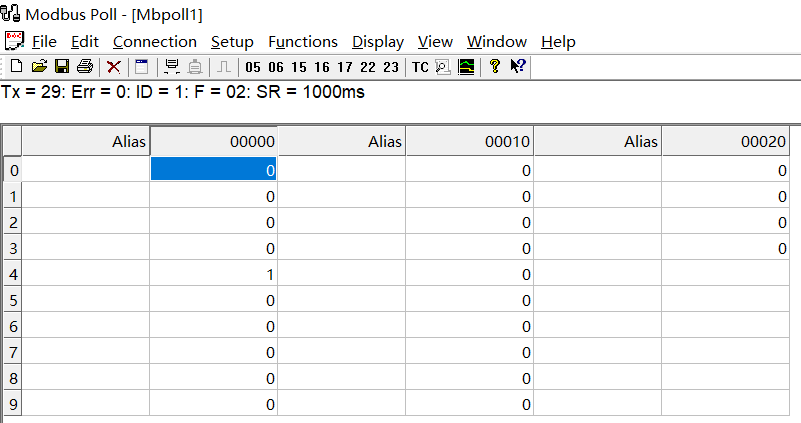

功能碼選擇 02 Read Discrete inputs ,地址格式十進制，起始地址 0，讀寫數量 24(機器人輸入地址 0-23，共 24 個)

上圖顯示輸入4為1與下圖示教器顯示匹配，可見讀取成功

2.1.2讀取標準數字輸出

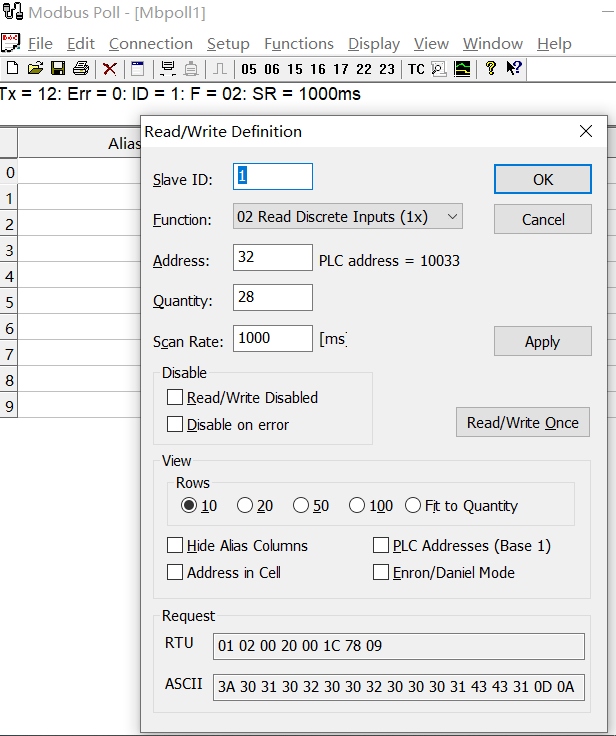

功能碼選擇 02 Read Discrete Inputs ,地址格式十進制，起始地址 32，(機器人輸出地址 32-59，共 28 個)，讀寫數量可選擇 28 即全部讀取

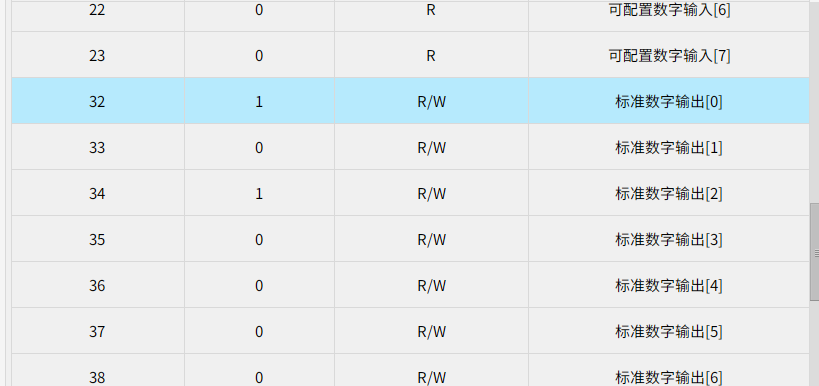

由圖可見32與41為1，與機器人modbus slave界面顯示標準數字輸出0和標準數字輸出顯示的數據一樣，可見讀取成功

2.1.3寫入標準數字輸出

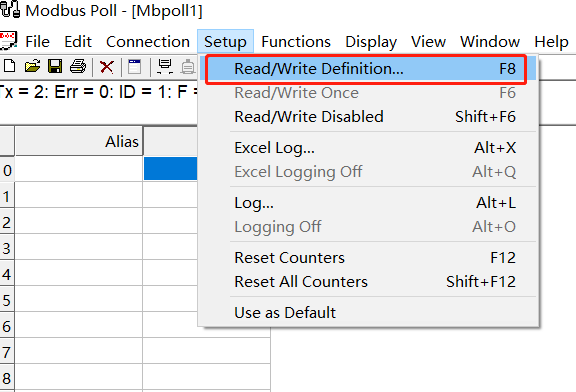

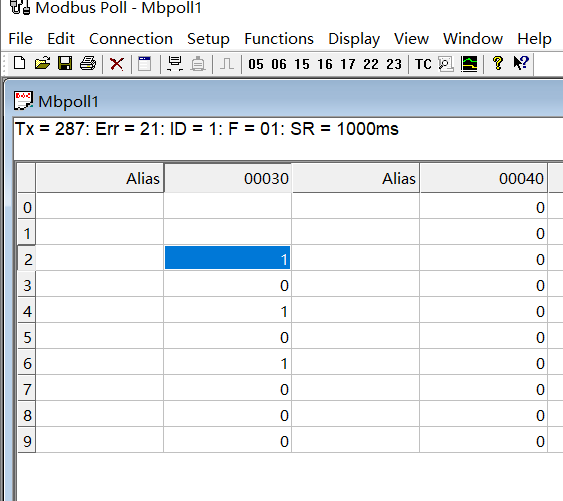

setup--read/write definition中可以先擇 01 read coils(0x)讀取線圈方便在modbus poll上觀察

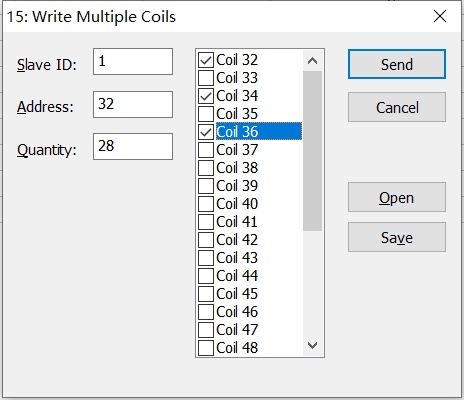

點擊functions--選擇功能碼15:write multiple coils（寫多個線圈）,勾選所需的coil,點擊send，回復respons ok 即可輸出信號

2.1.4讀取寄存器

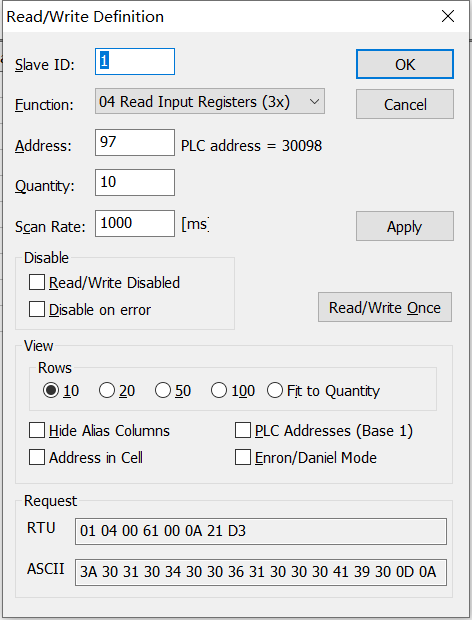

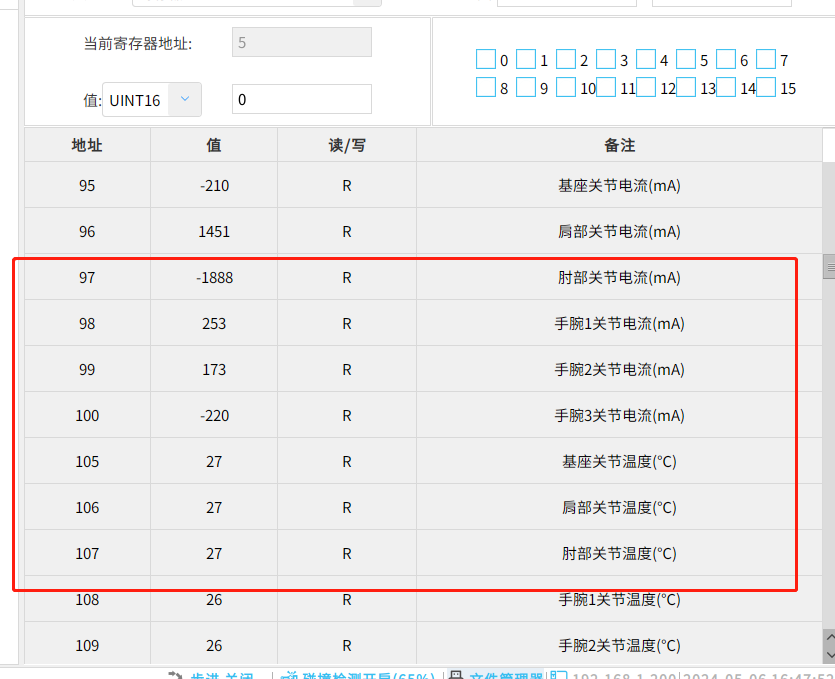

setup--read/write definition中可以先擇 功能碼04read input registers，十進制，起始地址 97，

讀寫數量 10（根據實際需求修改）

2.1.5寫入寄存器

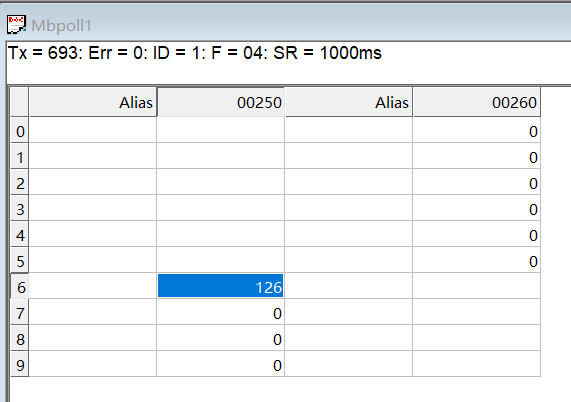

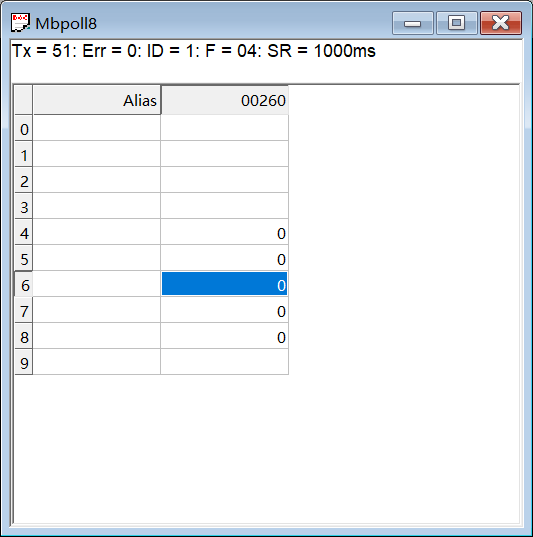

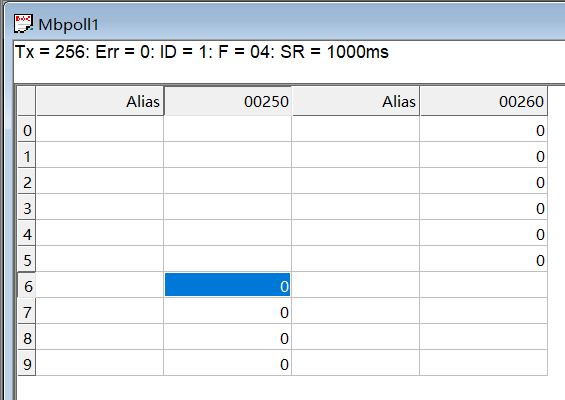

可以在setup--read/write definition 選擇04 read input register,地址address256,數量10，先讀這些可讀可寫的寄存器方便我們觀察變化

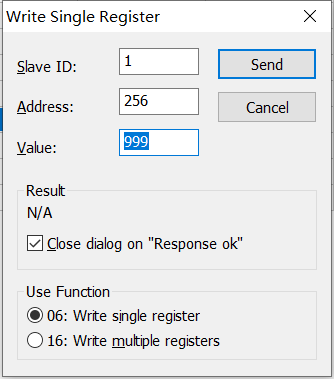

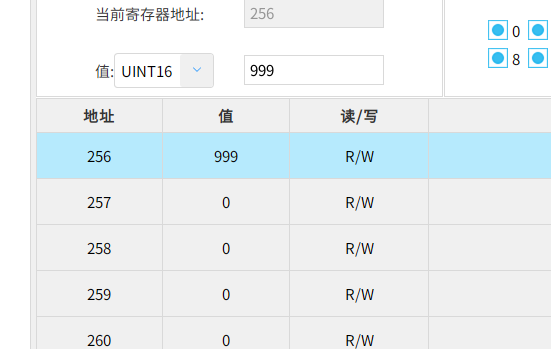

第一種方法：直接雙擊poll表格里的地址，修改value值來寫入（對應功能碼06 寫單個輸出寄存器）

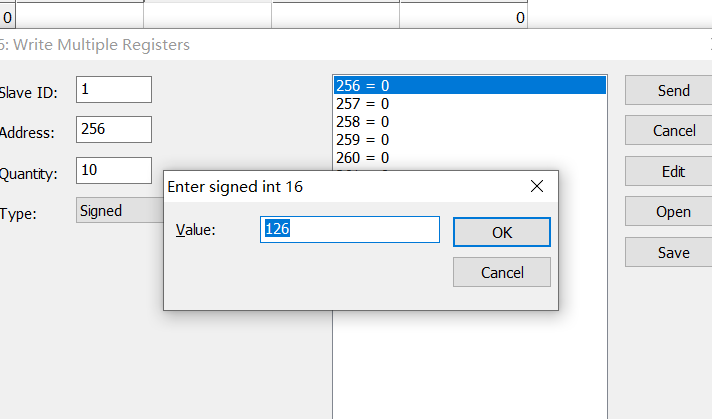

第二種方法：點擊functions --16:write multiple registers,雙擊圖中顯示列表來修改寄存器值

2.2機器人做主站

機器人做主站，modbus通訊使用機器人控制柜FB2網口，連接控制柜和電腦

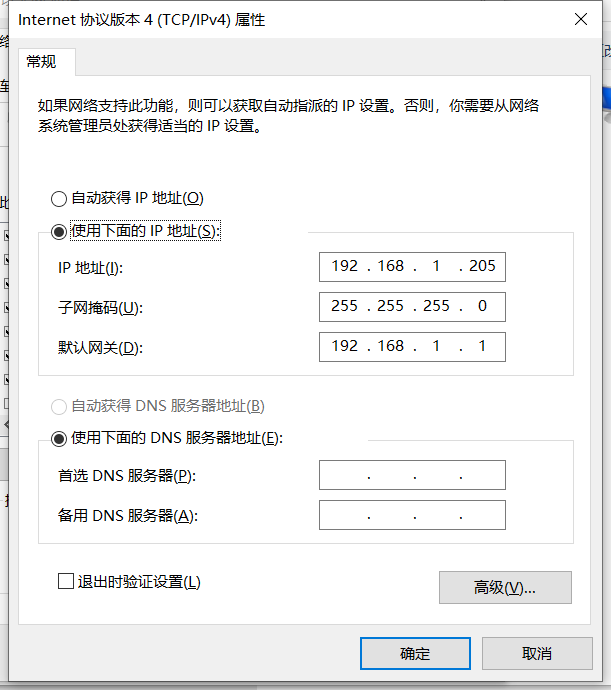

查看電腦ip,這邊為192.168.1.205

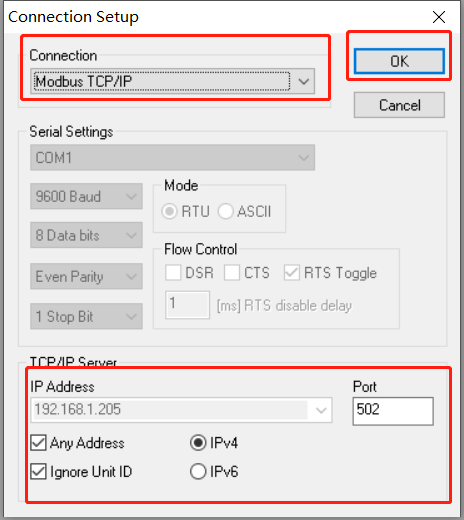

打開 modbus slave 調試助手，點擊 connection--connect,如下圖設置后點擊ok

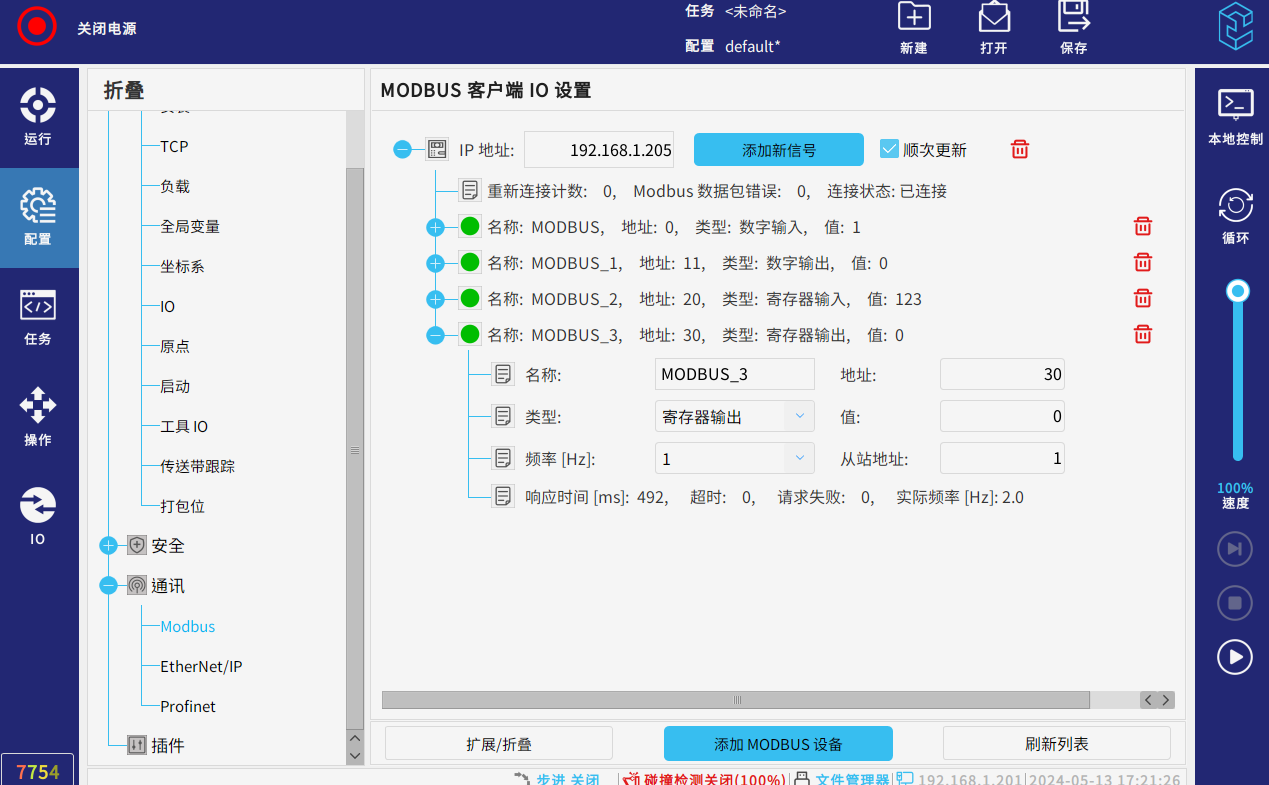

點擊機器人示教器配置--通訊--modbus--添加modbus設備，輸入ip（此處ip為主站ip）

2.2.1讀線圈

打開modbus slave調試助手，右擊名為“mbalave1”窗口，點擊slave definition,

輸入下圖的id,功能碼，地址，數量，點擊ok

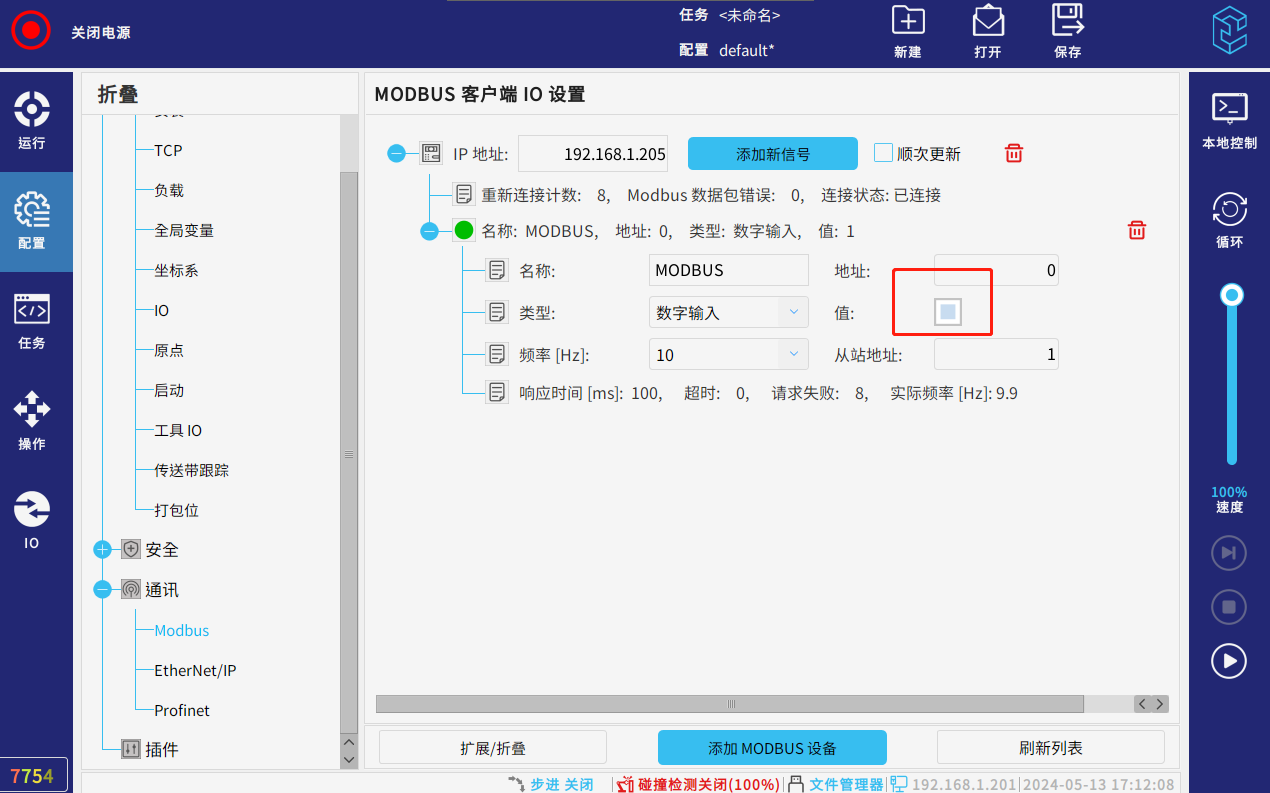

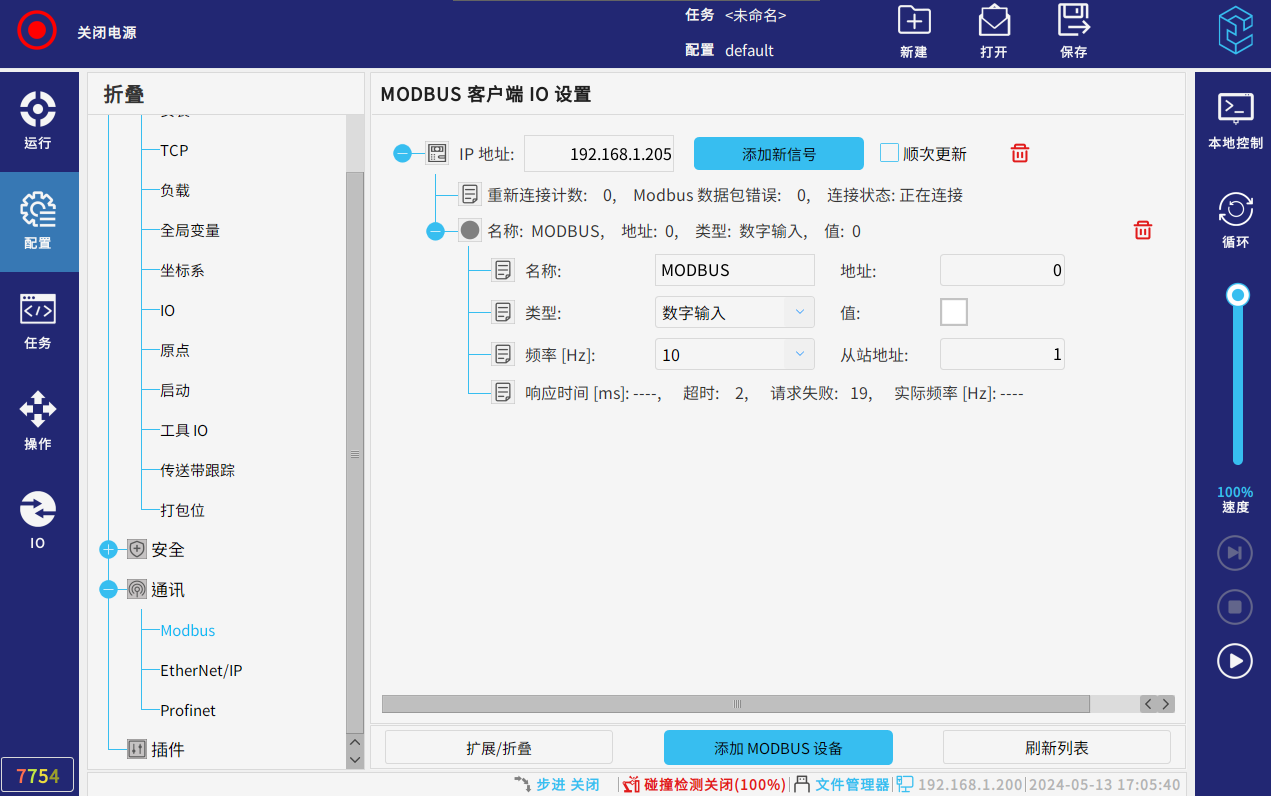

點擊示教器頁面，輸入類型-數字輸入 地址為0從站地址可為1，頻率10（可選），當圖標變為綠色即ok

打開modbus slave調試助手，雙擊對應地址，修改值，即可發現機器人示教器界面的值也改變

2.2.2寫線圈

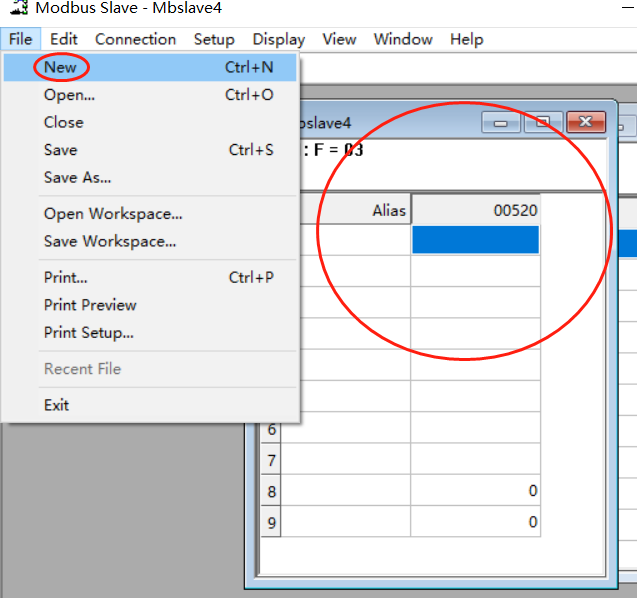

打開modbus slave,可點擊File--new,會出來一根新的監視表，

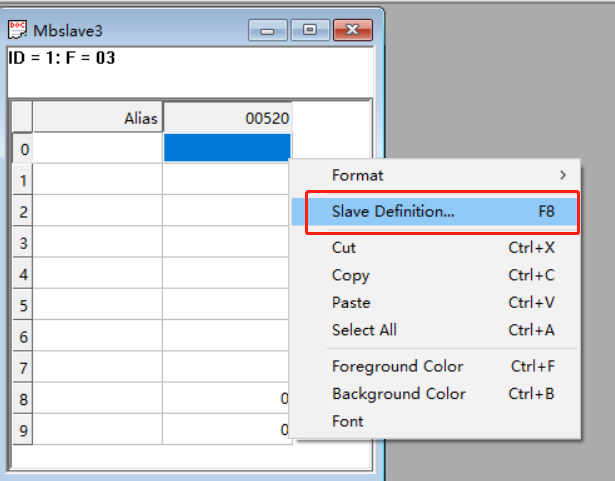

右擊其選擇Slave Definition,

輸入id 功能碼 地址和數量，注意地址不要與上一步設置重復

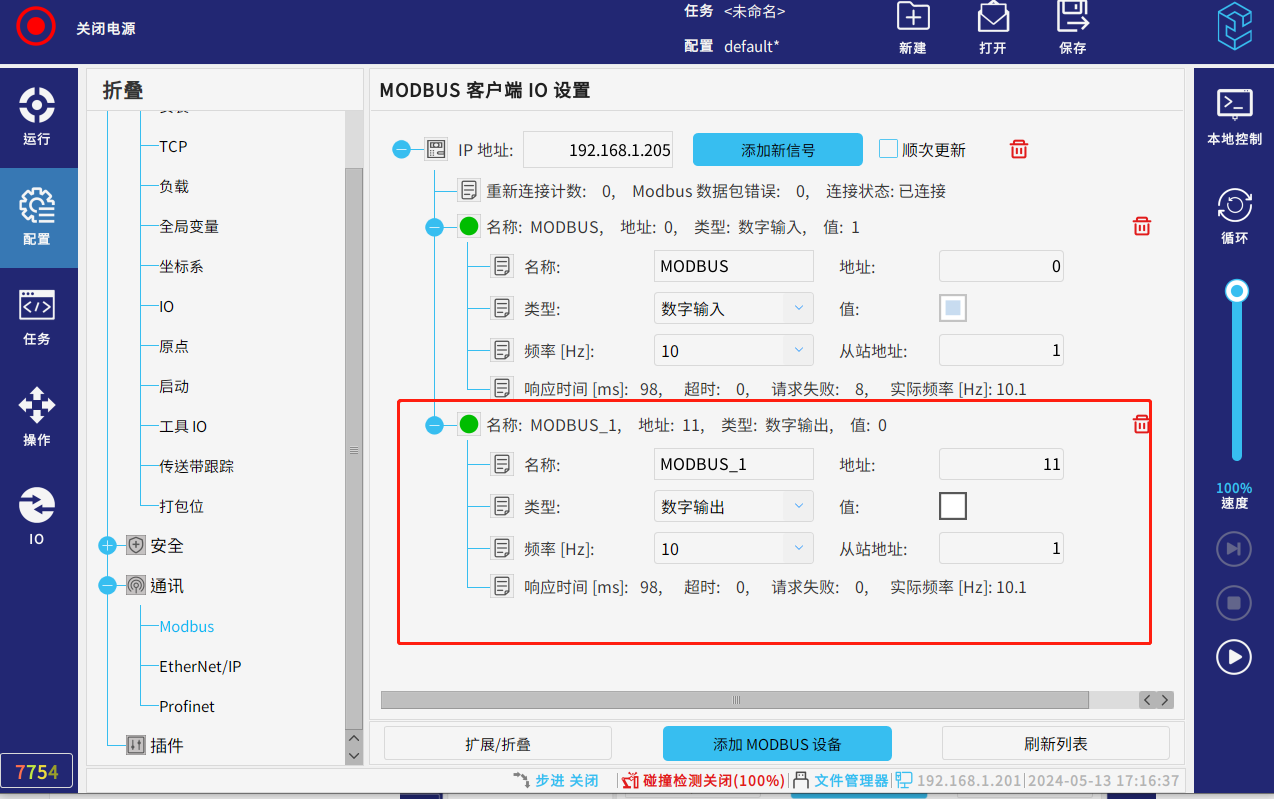

機器人示教器上點擊添加信號，如下圖設置：

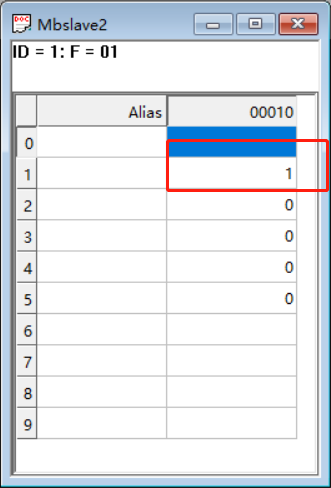

在該界面點擊值，可在modbus slave，查看到

2.2.3讀寄存器

打開modbus slave,可點擊File--new,會出來一個新的監視表

右擊其選擇Slave Definition,

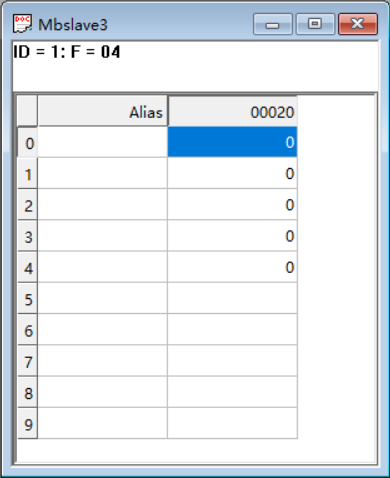

輸入id 1,功能碼04，地址20，數量5（自定義），點擊ok

在機器人示教器界面點擊添加信號，輸入下列數據,圓形圖標變綠色表明連接成功

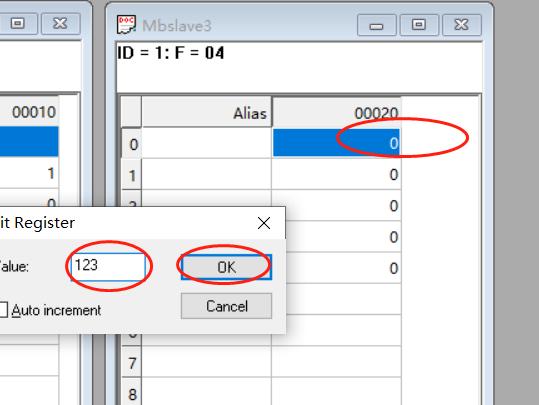

可在modbus slave界面，點擊對應地址輸入數值，

在示教器界面可查看對應數值

2.2.4寫寄存器

打開modbus slave,可點擊File--new,會出來一個新的監視表

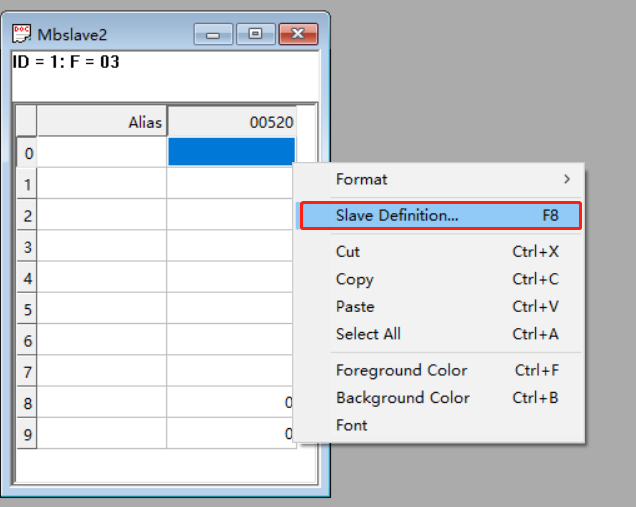

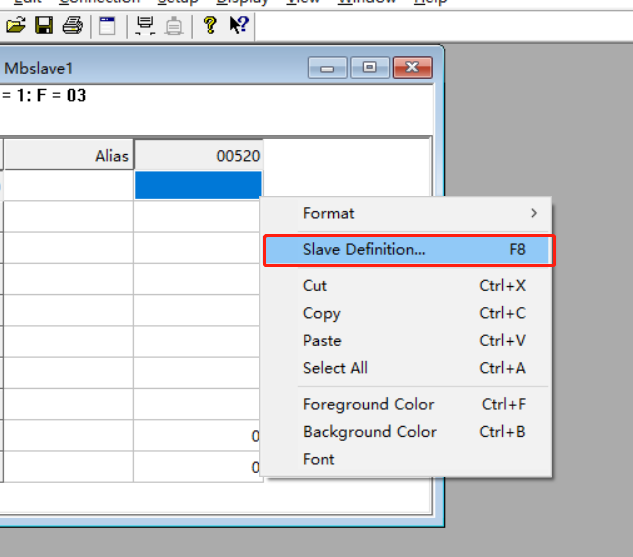

右擊其選擇Slave Definition,

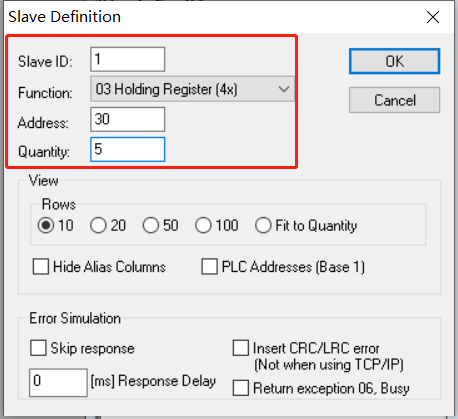

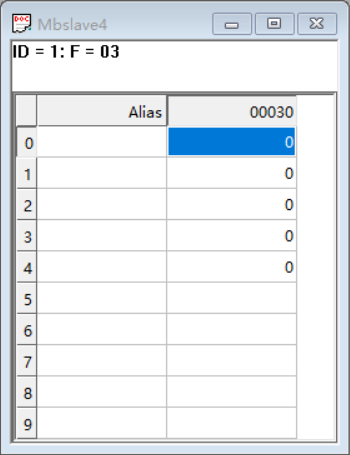

選擇id 1,function03,地址30，數量5（自定義），點擊ok

在示教器界面點擊添加信號--輸入下圖對應信息，圓形圖標變綠色表明連接成功

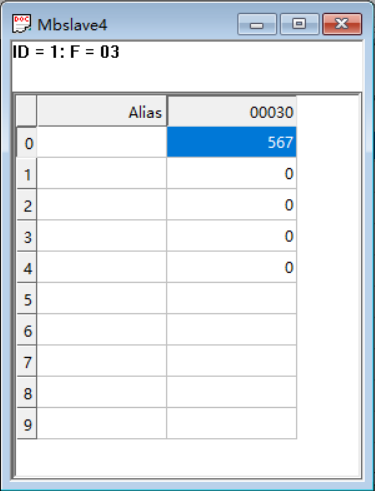

點擊值，輸入數據，即可在modbus slave上查看到寫入的值

3.  程序中操作

3.1機器人做從站

為方便在modbus信號在程序中方便配置和使用，可以在配置--通訊--modbus連接機器人自己作為主站

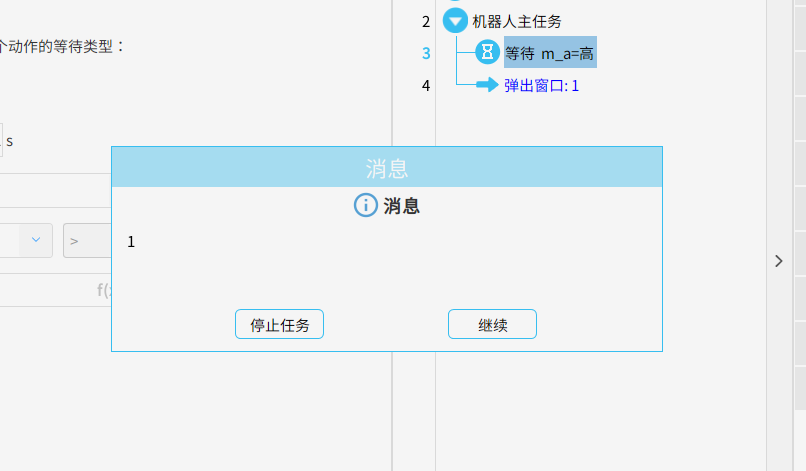

當線圈m_a為高是彈出彈窗信息1

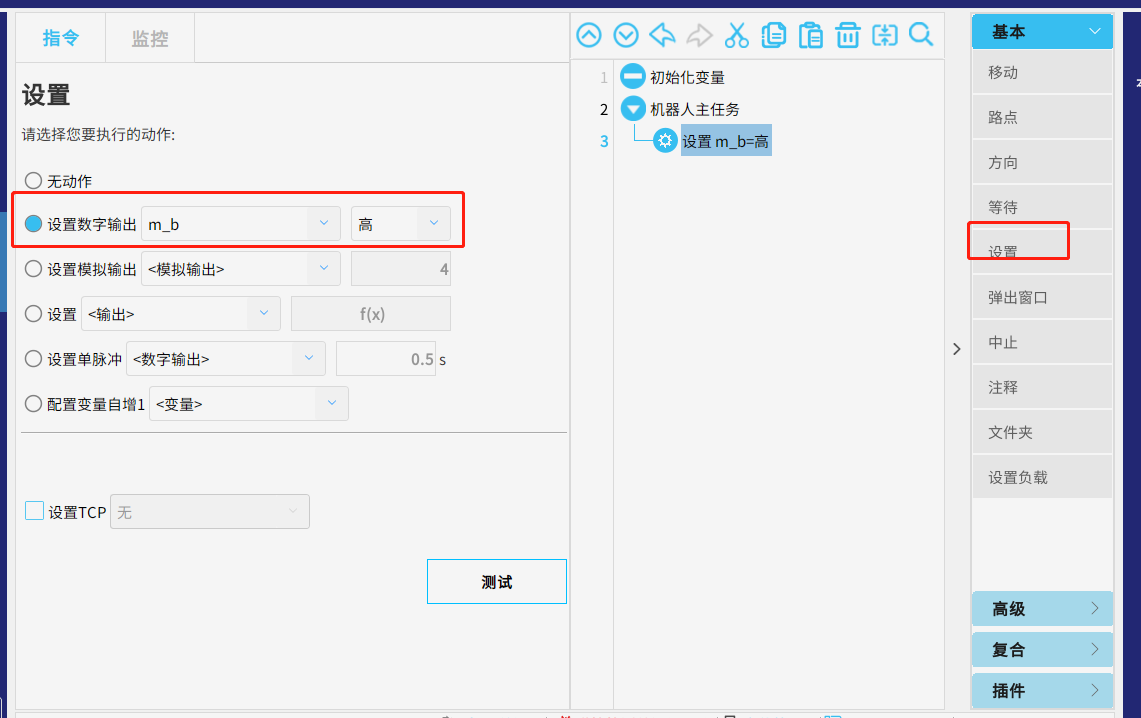

3.1.2任務中設置（給出）線圈值

機器人中如上圖設置，點擊運行，調試助手中顯示為1，即成功

3.1.3任務中讀取（等待）寄存器值

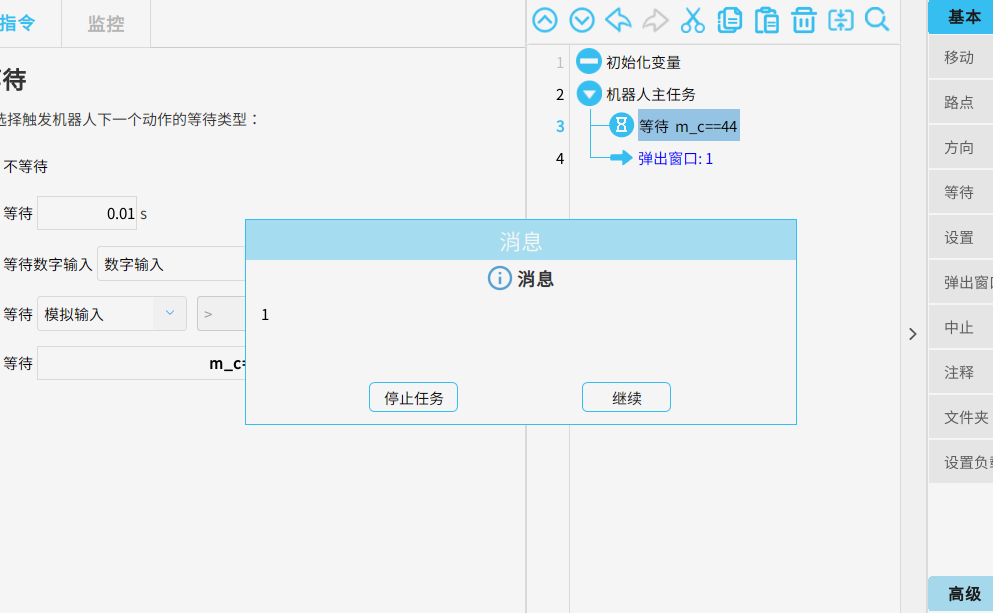

運行機器人程序，在poll中地址66輸入44，機器人彈窗提示1，即ok

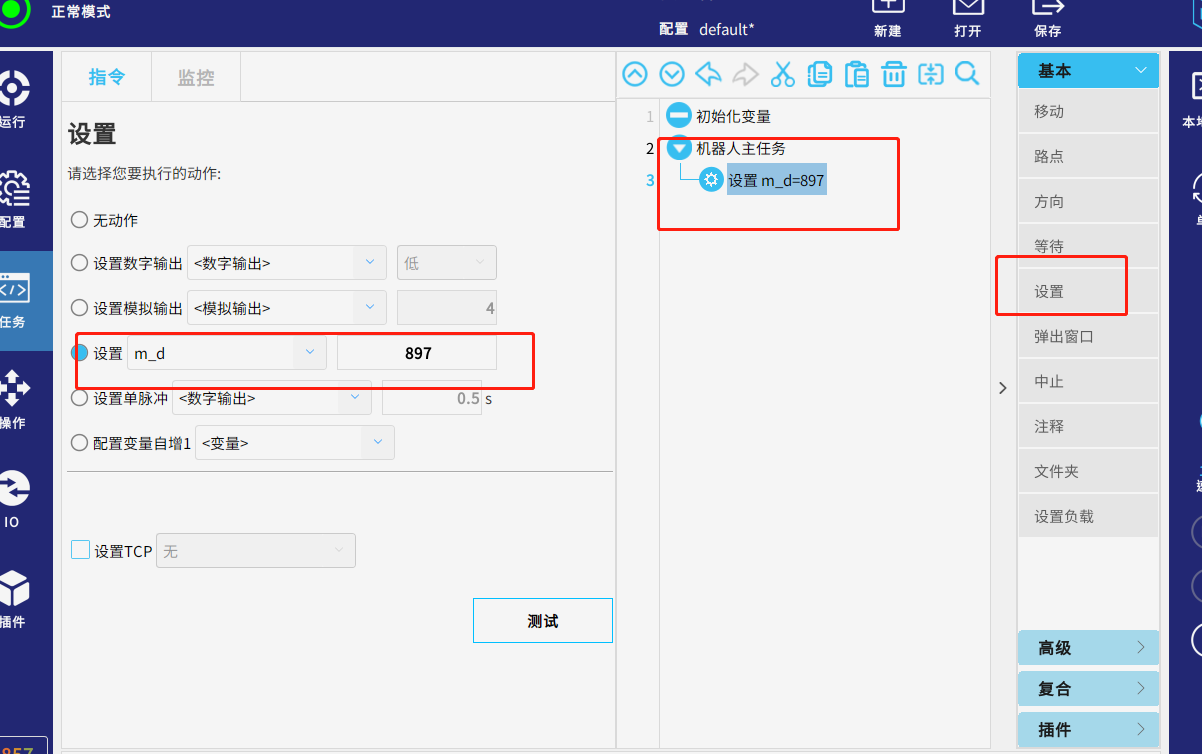

3.1.4任務中設置（給出）寄存器值

運行機器人程序，poll中地址277顯示為值897即ok

3.2機器人做主站

確定按照上述步驟客戶端io設置完成

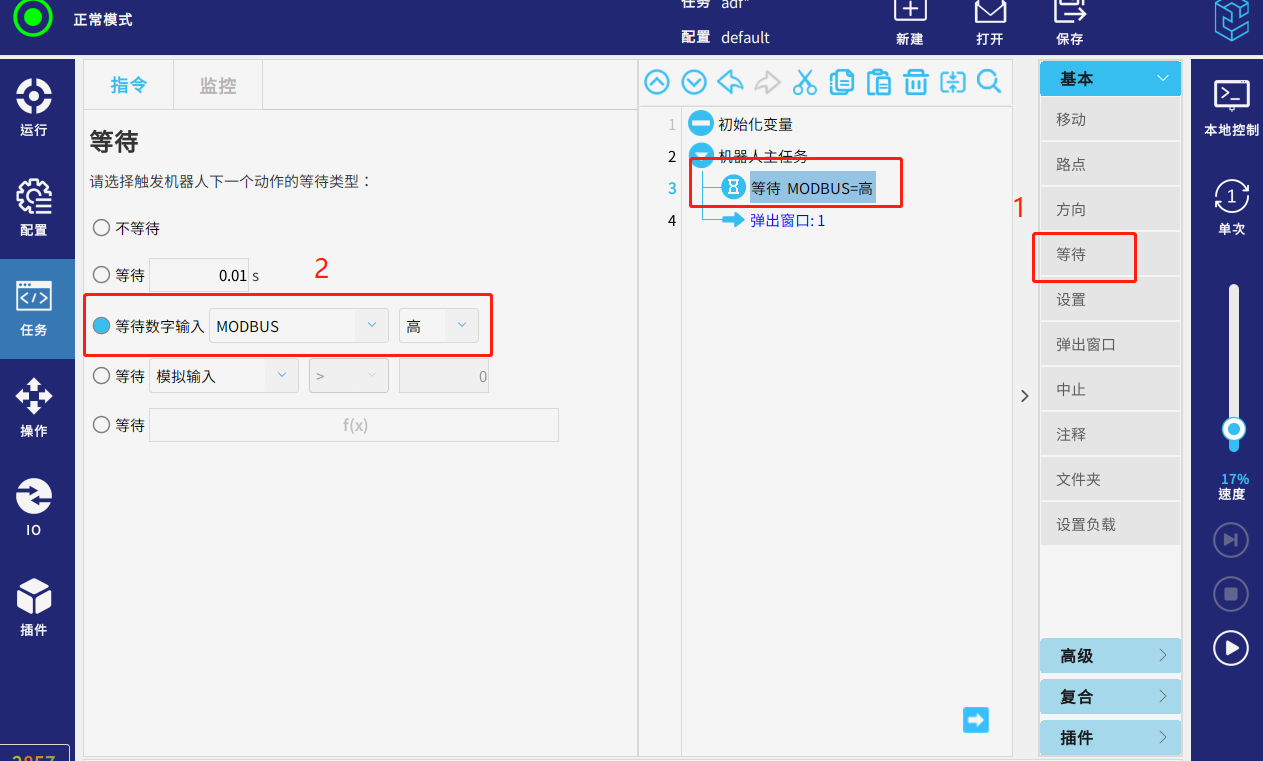

3.2.1任務中讀取（等待）線圈值

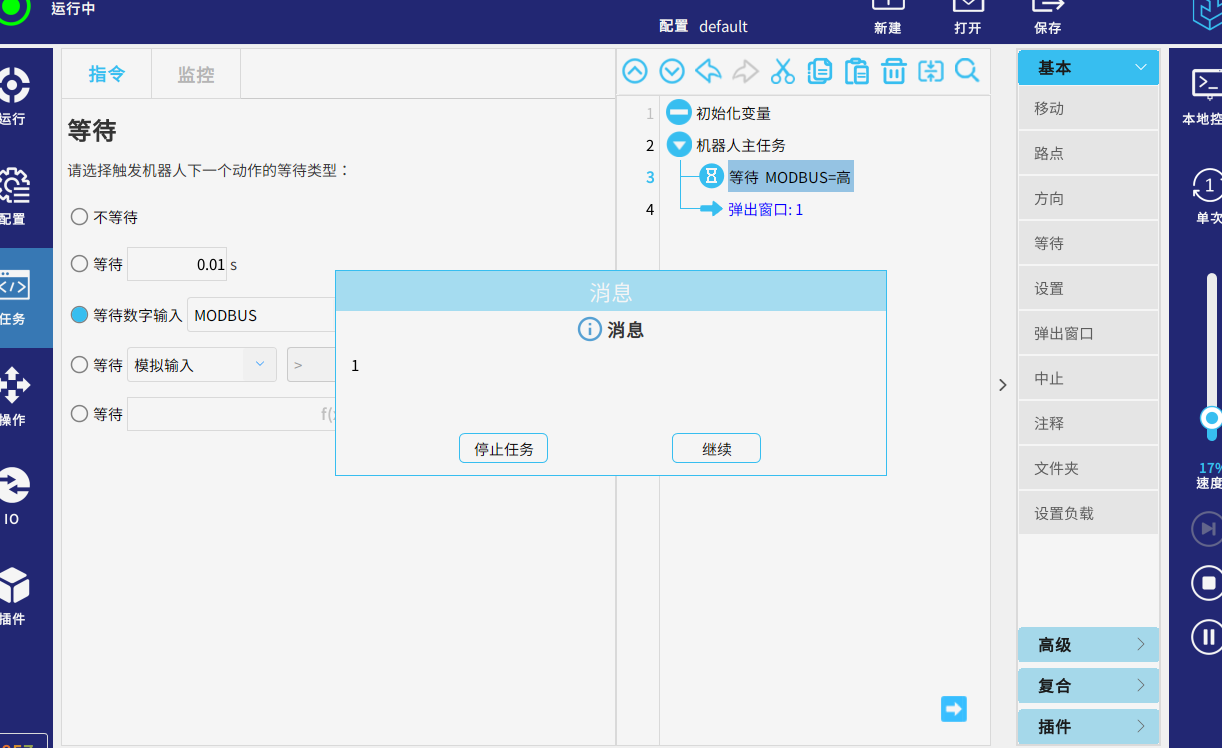

運行任務，當從站的信號modbus=高 時 ，頁面彈出窗口提示“1”，代表已獲取到該mosbus

3.2.2任務中設置寫入線圈值

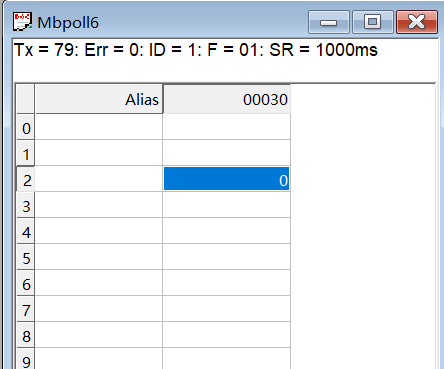

先檢查助手里面準備寫入得地址是否為0

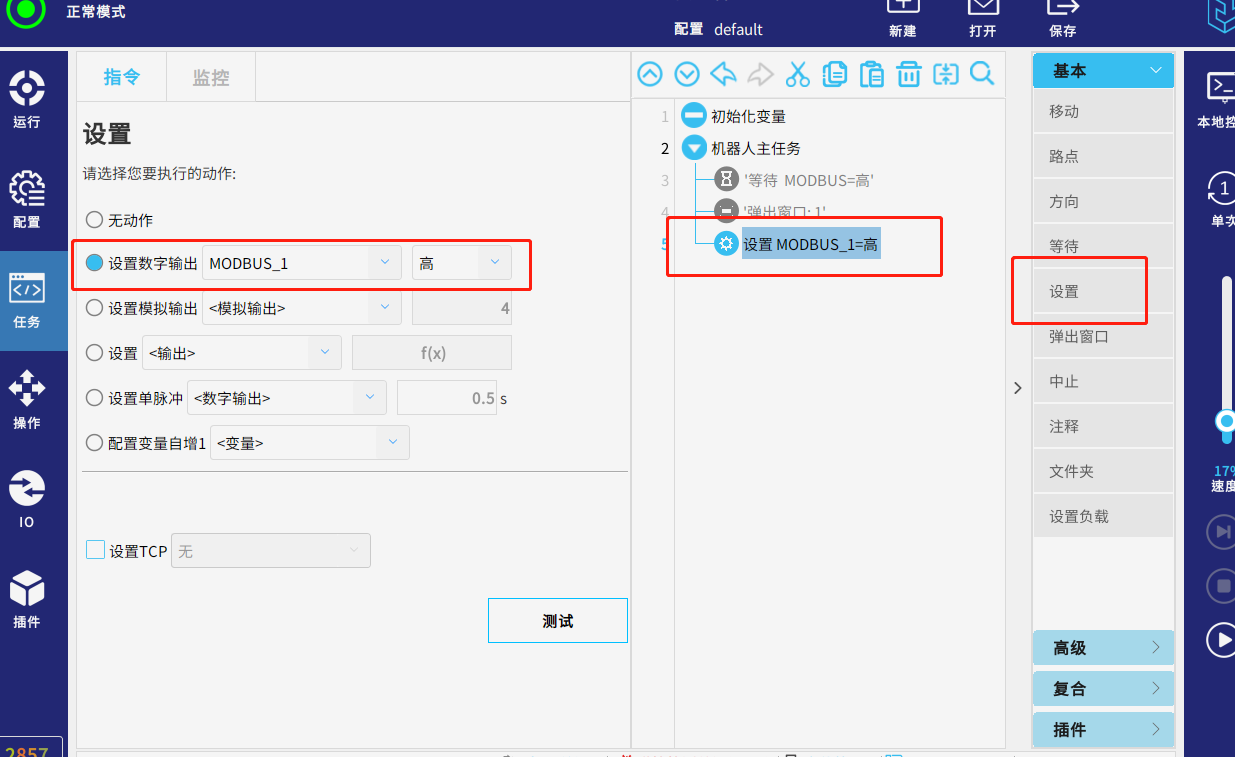

如圖在任務里添加設置

點擊運行任務，助手中值變化

3.2.3任務中讀取（等待）寄存器值

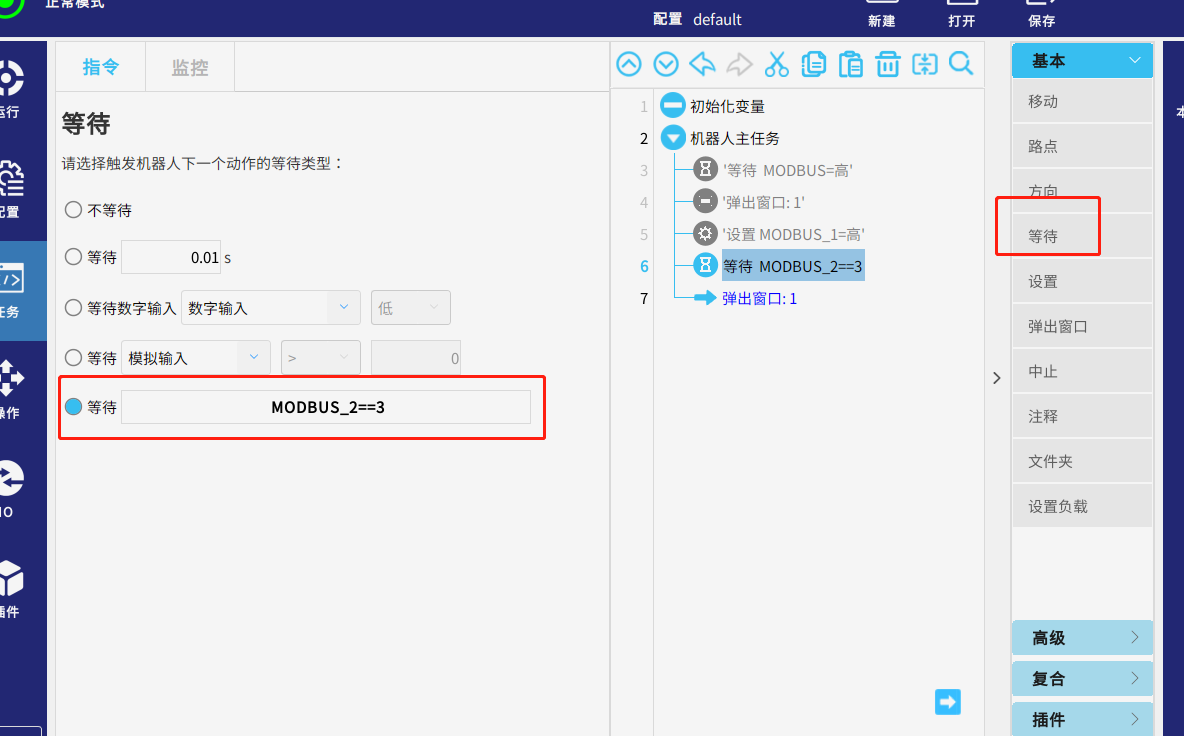

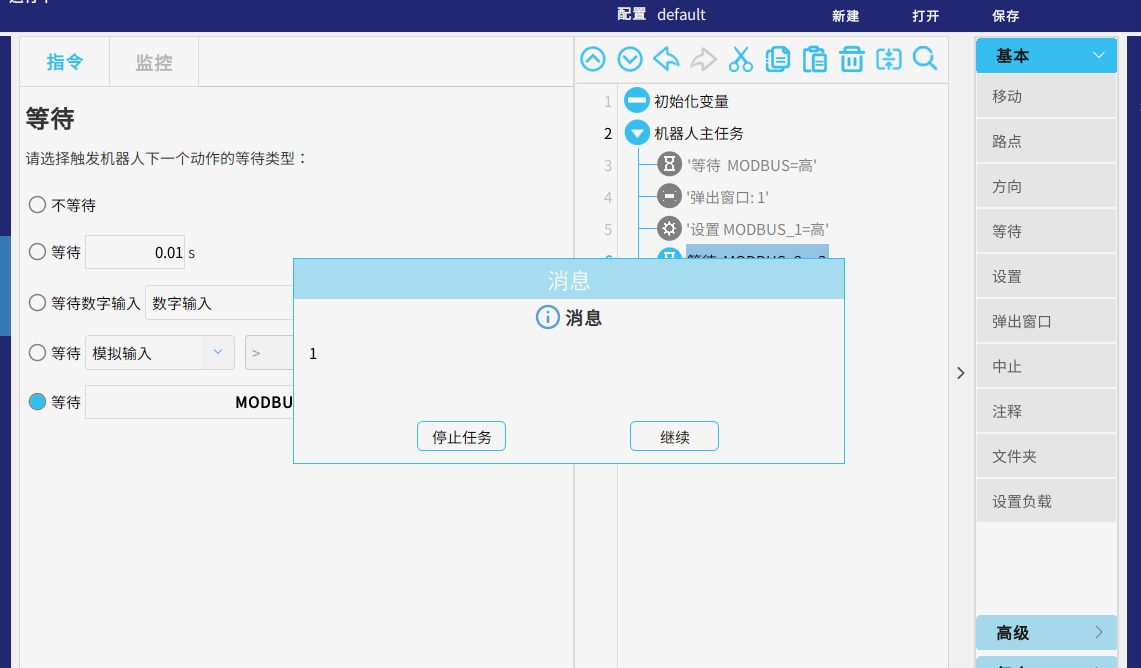

運行任務，當從站的信號modbus_2=3 時 ，頁面彈出窗口提示“1”，代表已獲取到該寄存器的值

3.2.4任務中寫入從站的寄存器值

先檢查助手里面準備寫入得地址是否為0

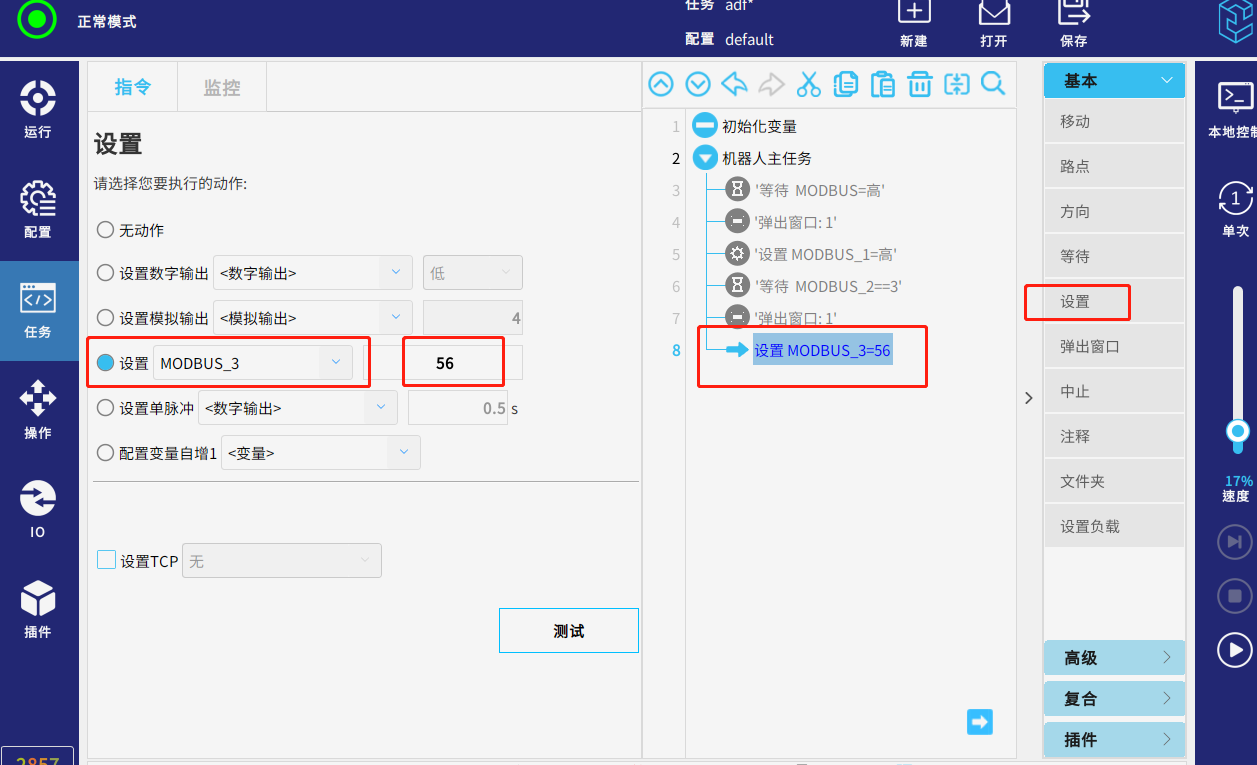

如圖在任務里添加設置

點擊運行任務，助手中值變化
