1.  簡介

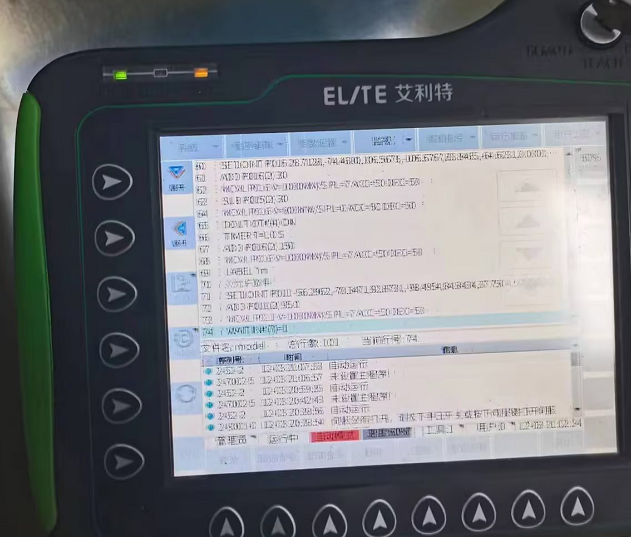

示教器在不規范使用或者磕碰等情況會出現花屏現象下如圖，本文針對示教器花屏問題給出一些排查方向

2.  操作流程

a. 示教器偶爾出現花屏，閃屏，無外接 PLC

查看示教器閃頻具體影響因素：了解第一次閃屏?xí)r間、示教器放置位置區別、示教器線纜拉扯、控制柜是否移動、設備周圍是否新架其他大型設備、周圍有強磁、周圍有大型線纜/大型電柜。一般出現此情況，為周圍環境影響示教器信號傳輸，可重新插拔并鎖緊示教器線纜，將示教器遠離大型設備/線纜/電柜。

如圖：

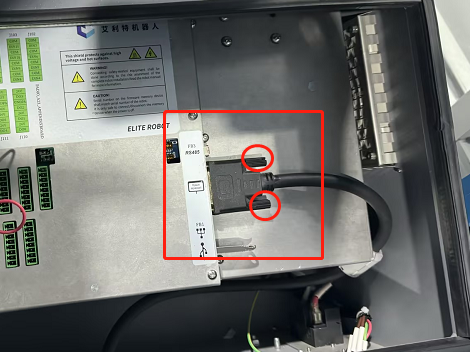

a類控制柜：

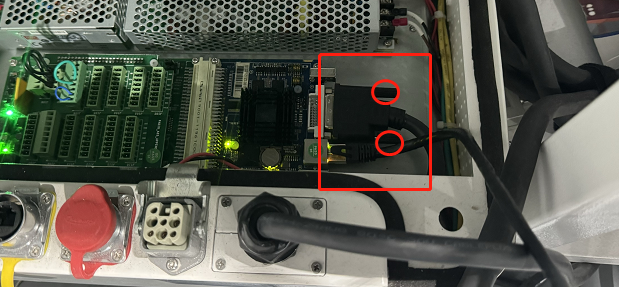

b類控制柜：

若以上無法改善，則示教器返廠維修。

b. 示教器偶爾出現花屏，閃屏，外界 PLC 后出現

拔掉控制柜外接端子，重新插拔并鎖緊示教器線纜，并對重啟控制柜，查看示教器有無改善。若無法改善閃屏，則示教器返廠維修；

c. 更換示教器測試

現場如果有多臺示教器可以互換示教器查看是否還有花屏現。若無法改善閃屏，則整機返廠維修；
