EC機器人Profinet通訊

2025-01-16

1. profinet協議介紹

1.1 介紹

PROFINET 由 PROFIBUS 國際組織（PROFIBUS International，PI）推出，是新一代基于工業以太網的自動化總線標準。

PROFINET 為自動化通信領域提供了一個完整的網絡解決方案，囊括了諸如實時以太網、運動控制、分布式自動化、故障安全以及網絡安全等當前自動化領域的熱點話題，并且作為跨供應商的技術，可以完全兼容工業以太網和現有的現場總線（如 PROFIBUS）技術，保護現有投資（可以在不改動現場已購買設備的情況下，只需加西門子PLC），允許工業控制系統和外圍設備（如傳感器、執行器和其他控制器）之間進行通信。

1.2 特點

PROFINET 支持工具調用接口（Tool Calling Interface，簡稱 TCI），每一個設備制造商用任何支援 TCI 機能的軟件進行現場設備的參數化和診斷，無需退出程序。

鄰近識別及設備替換：所有 PROFINET 都會識別鄰近的設備，因此若設備故障，可以在不需額外工具及先驗知識的情形下更換設備。借由這些資訊，可以用圖像的方式清楚的呈現系統 的拓撲。

參數服務器：個別的資料可以用制造商中性的方式（例如 TCI）載入到參數服務器中，參數服務器也會自動將參數歸檔。當更換設備時參數服務器也會自動重新載入相關資料。

確定性：PROFINET 支援確定性的資料傳遞，可用在高準確度的控制任務中。

冗余：PROFINET 中的冗余概念大幅提升系統的可用性。

2. Profinet寄存器

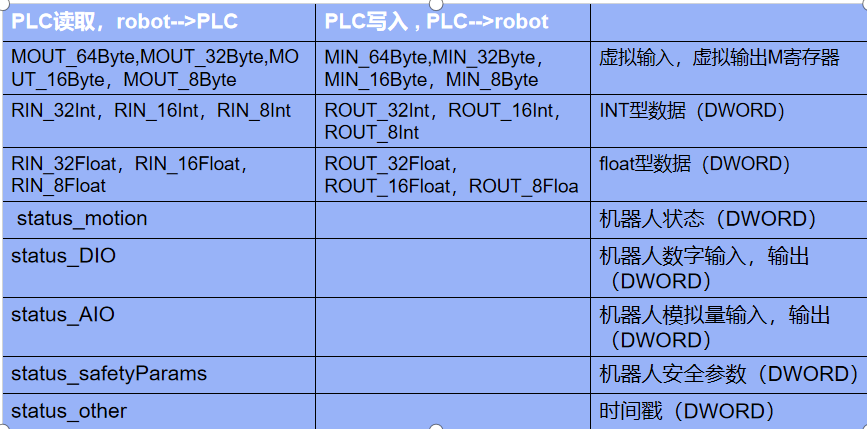

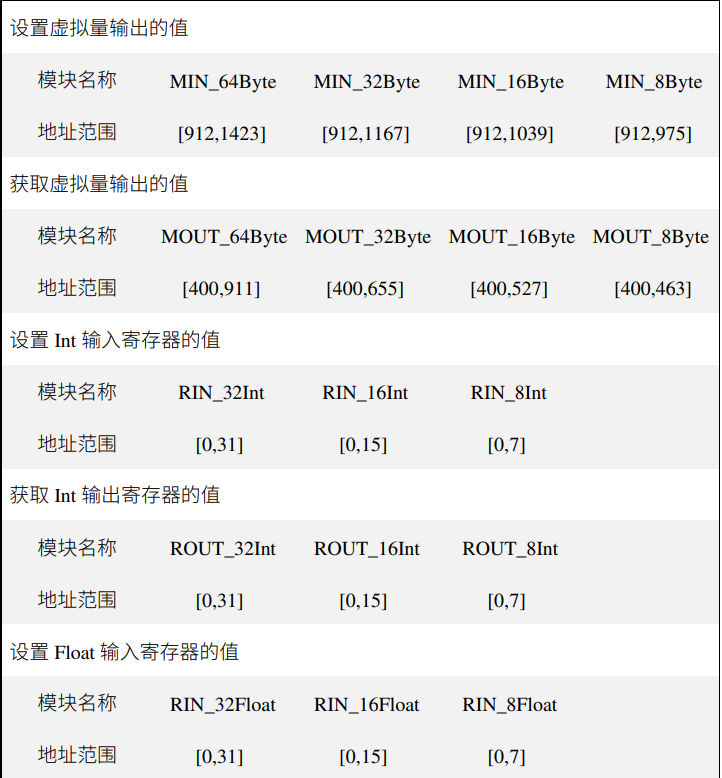

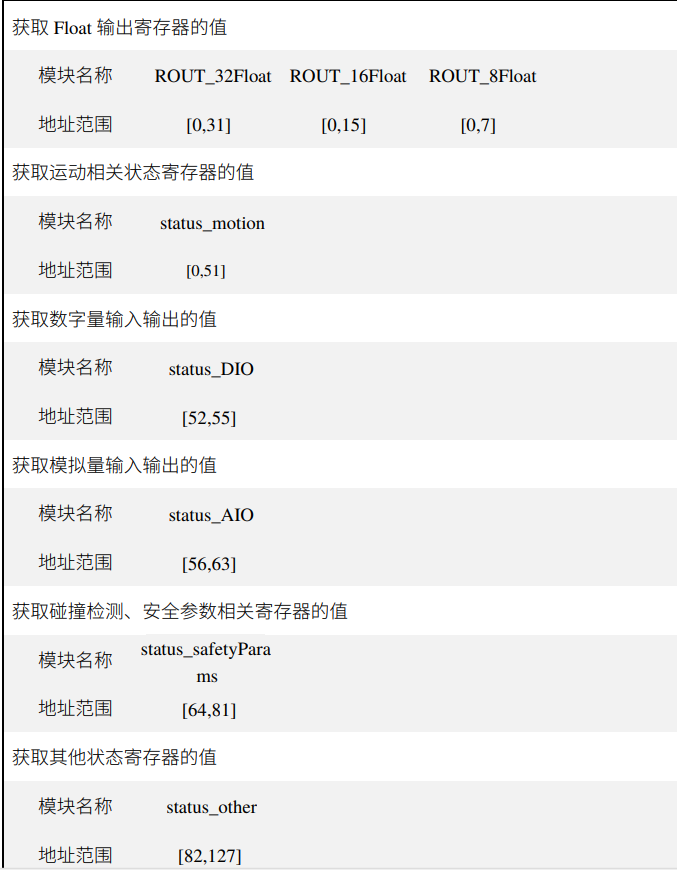

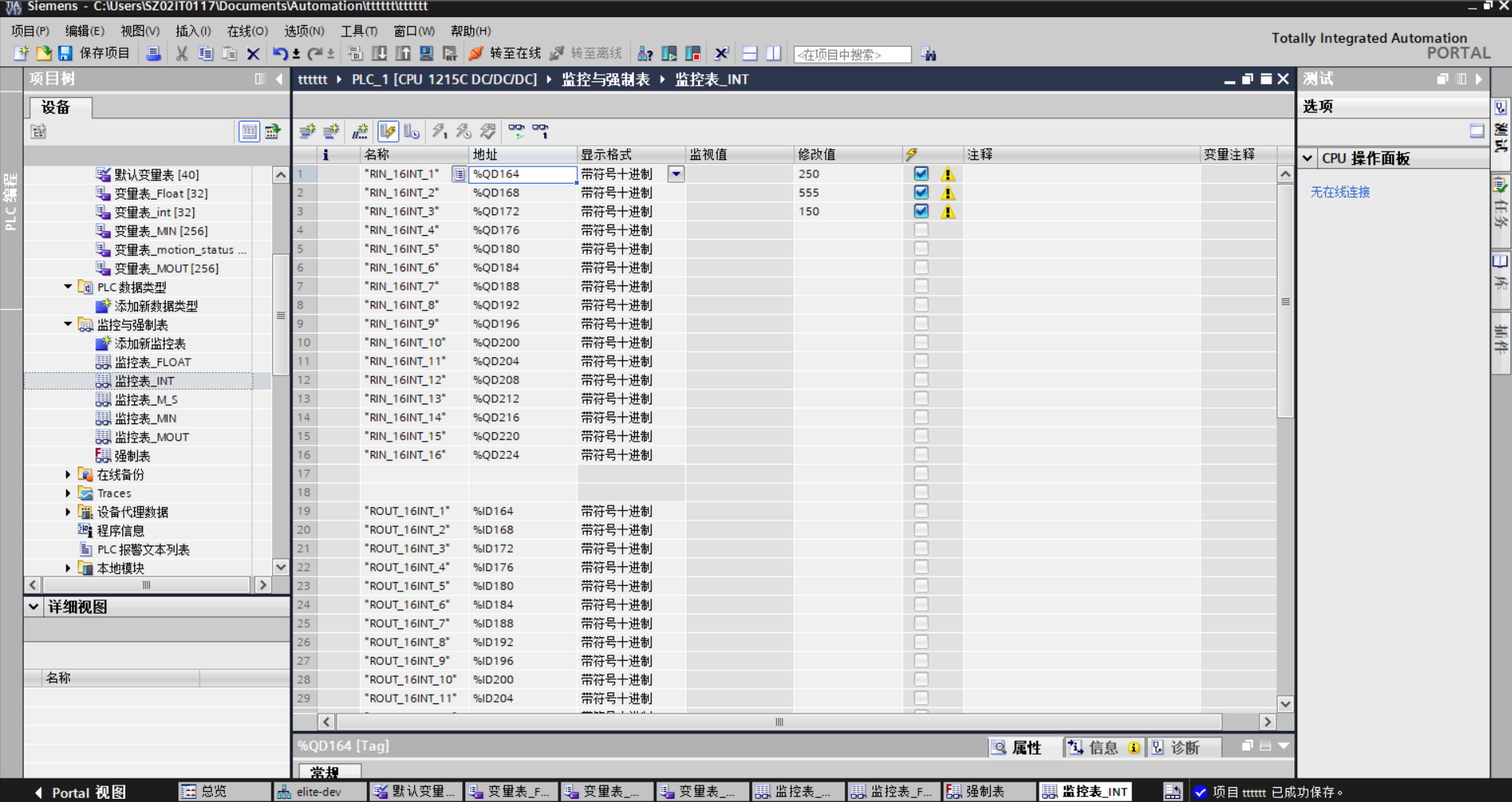

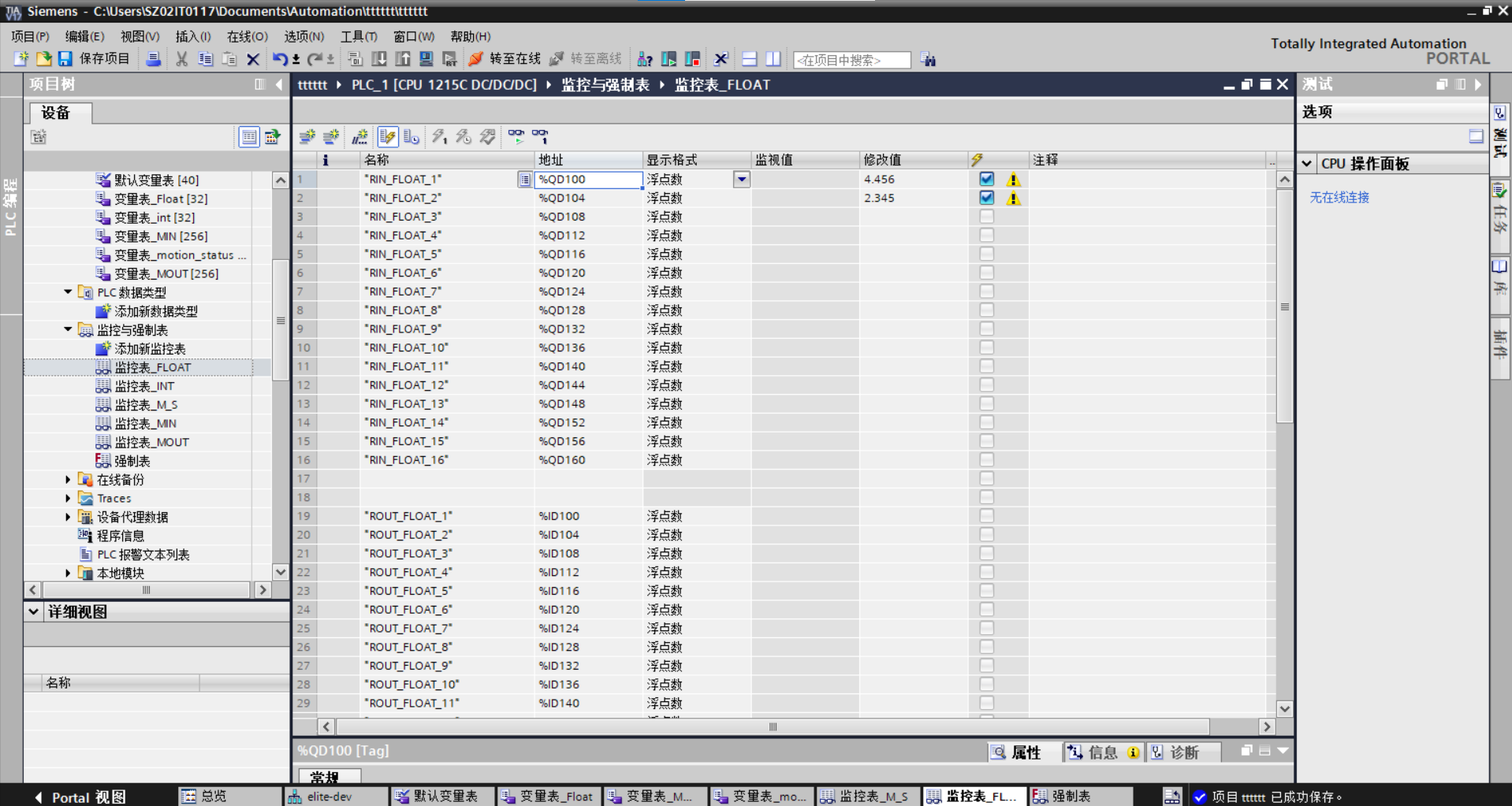

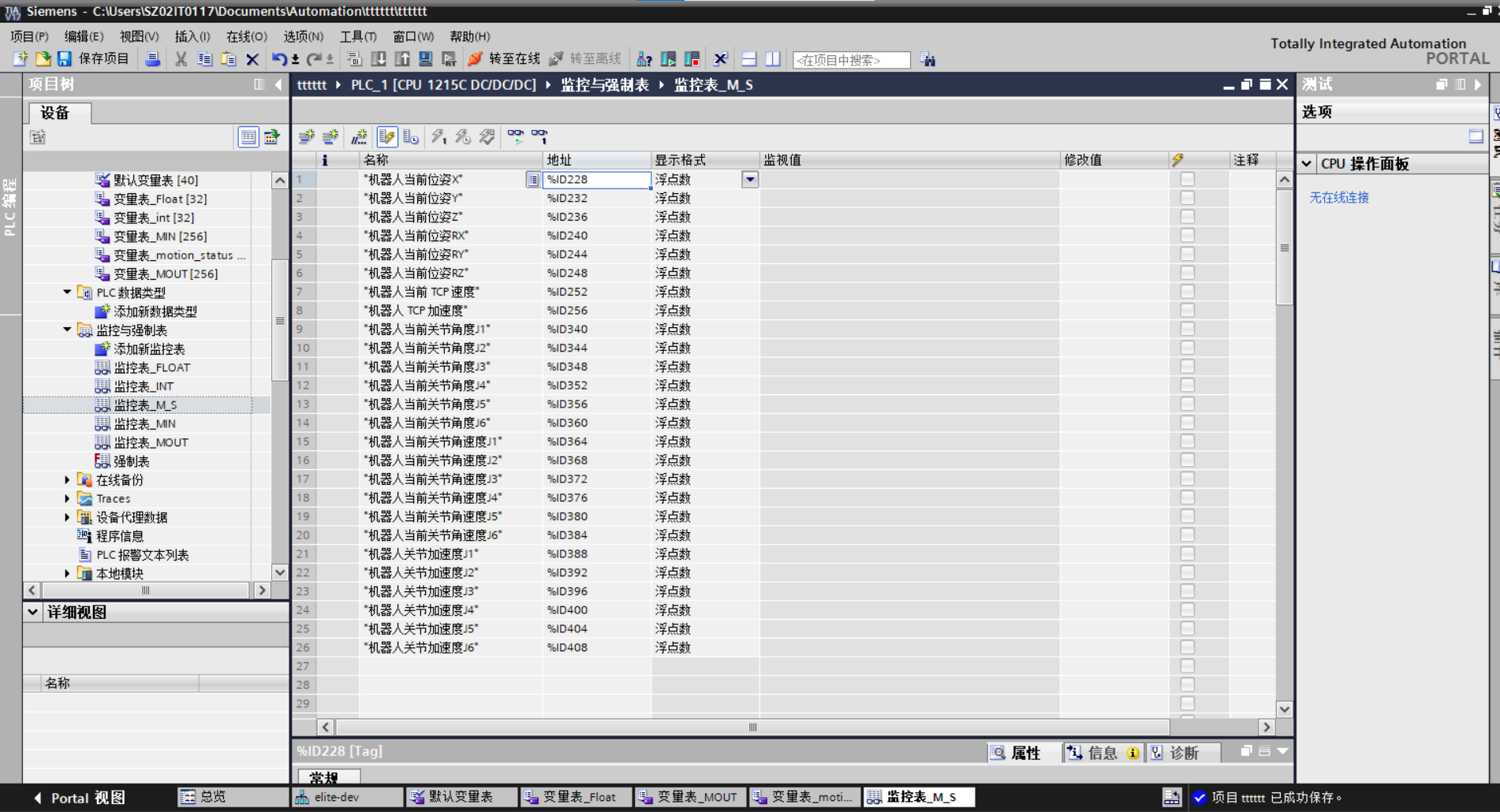

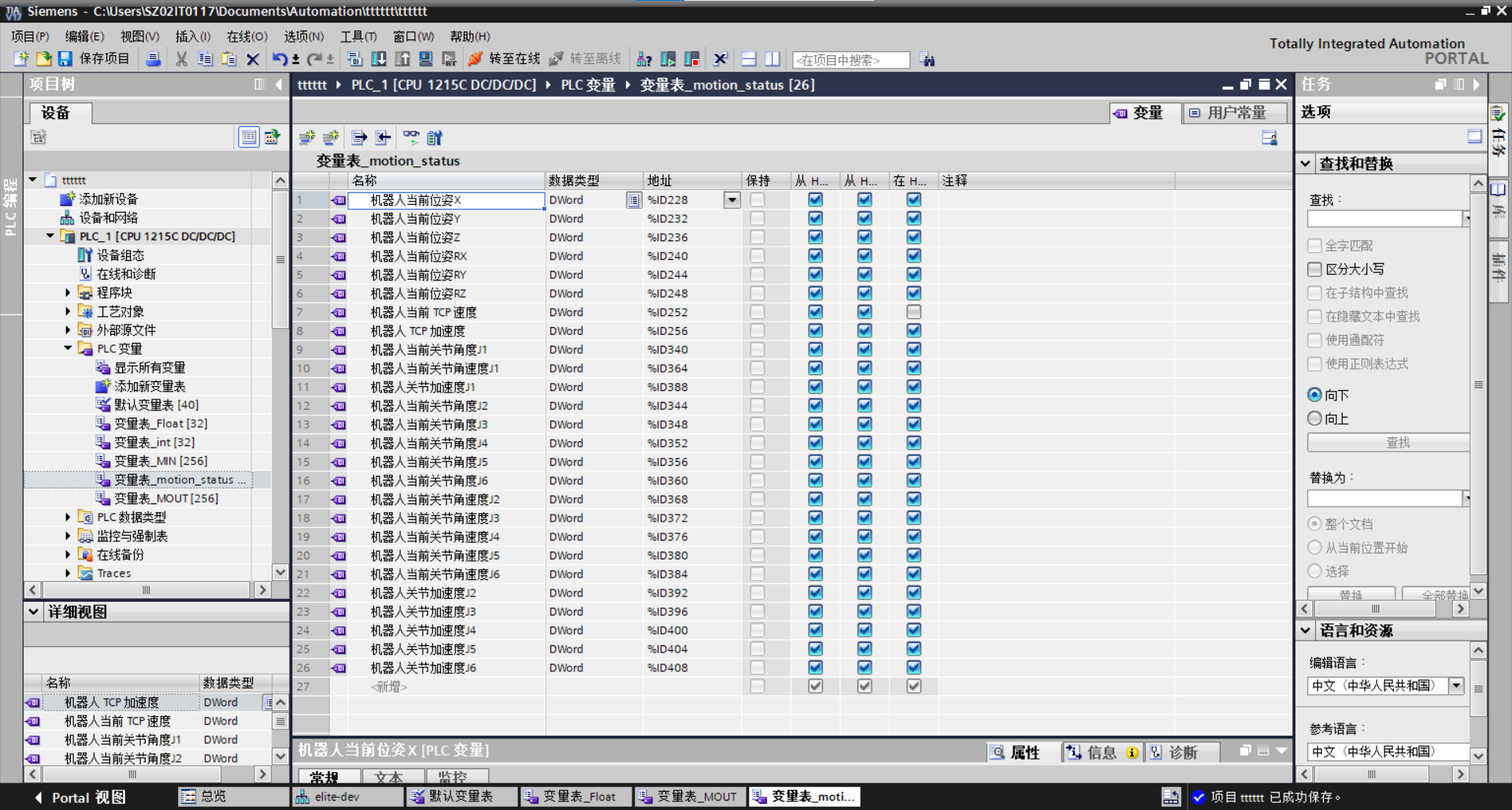

模塊功能及對應的控制器的 M 變量或 profinet 寄存器的地址范圍具體如下：

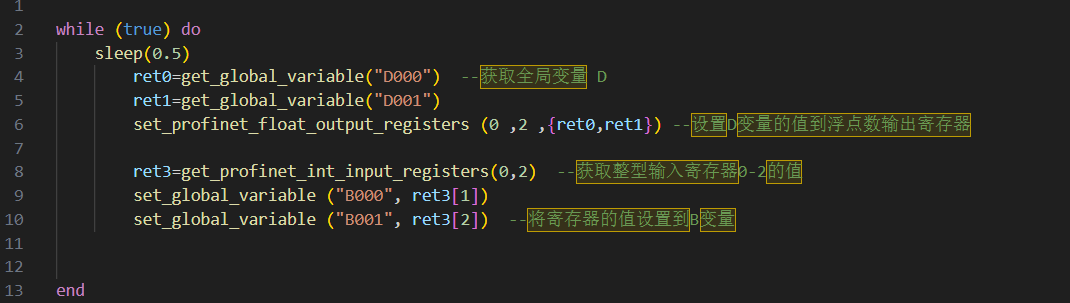

以上是機器人profinet通訊寄存器的地址以及可以讀取寫入的數據類型。

3.Profinet配置

3.1 機器人端配置

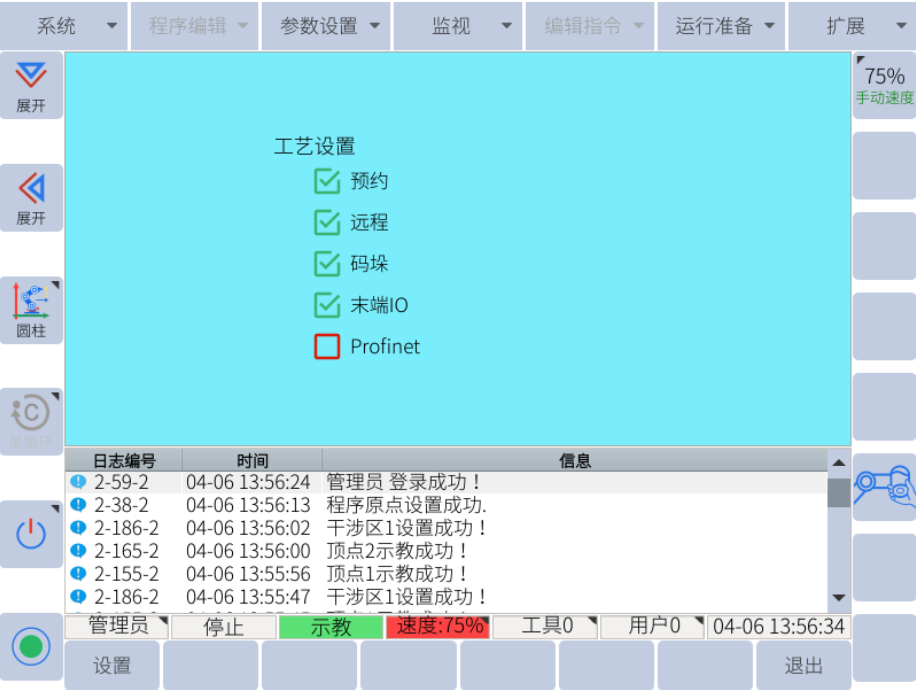

用戶可選擇“系統 > 系統配置 > 機器人配置”，并勾選“Profinet”，啟用 Profinet 功能，如圖2-1所示。

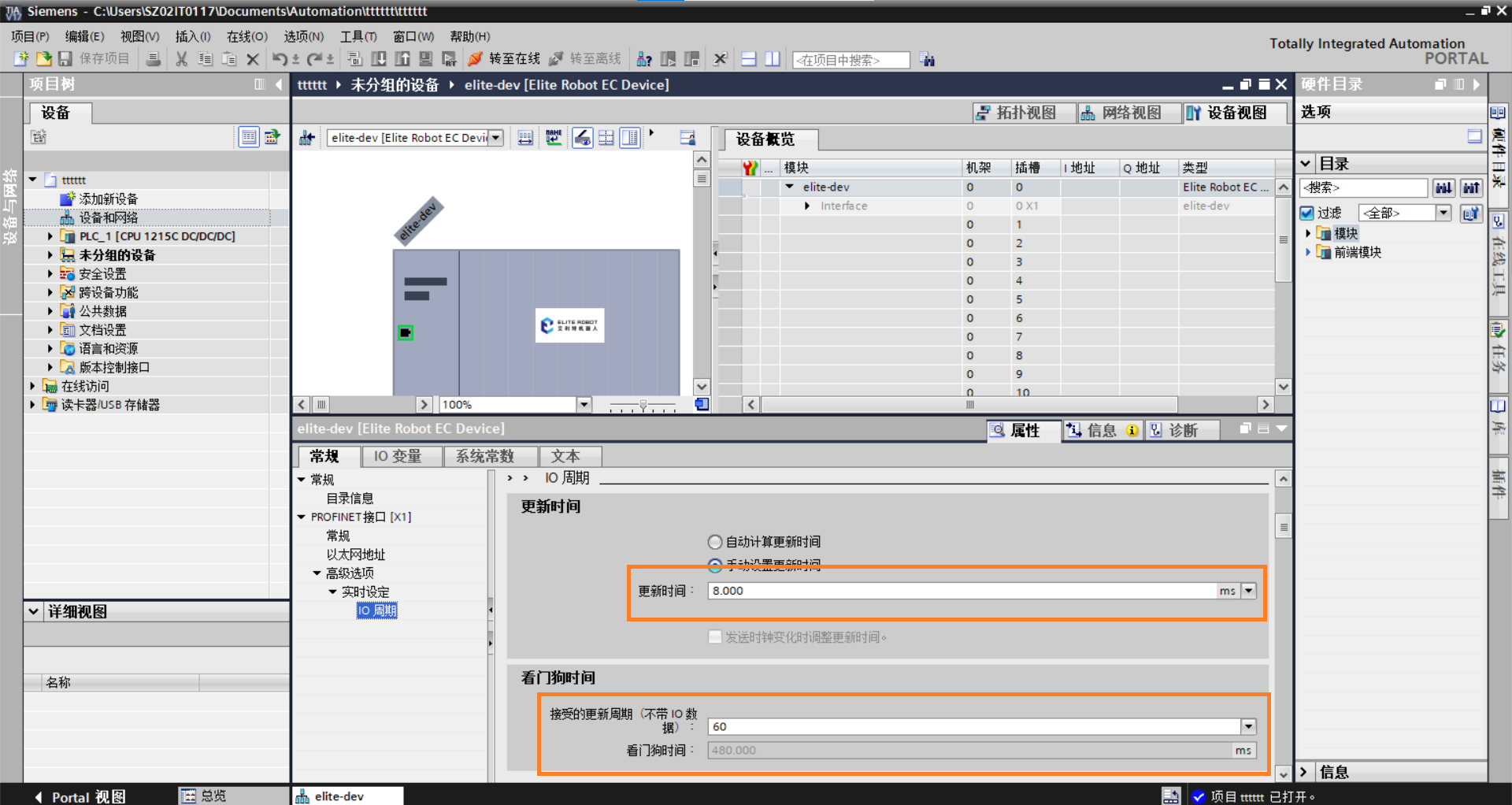

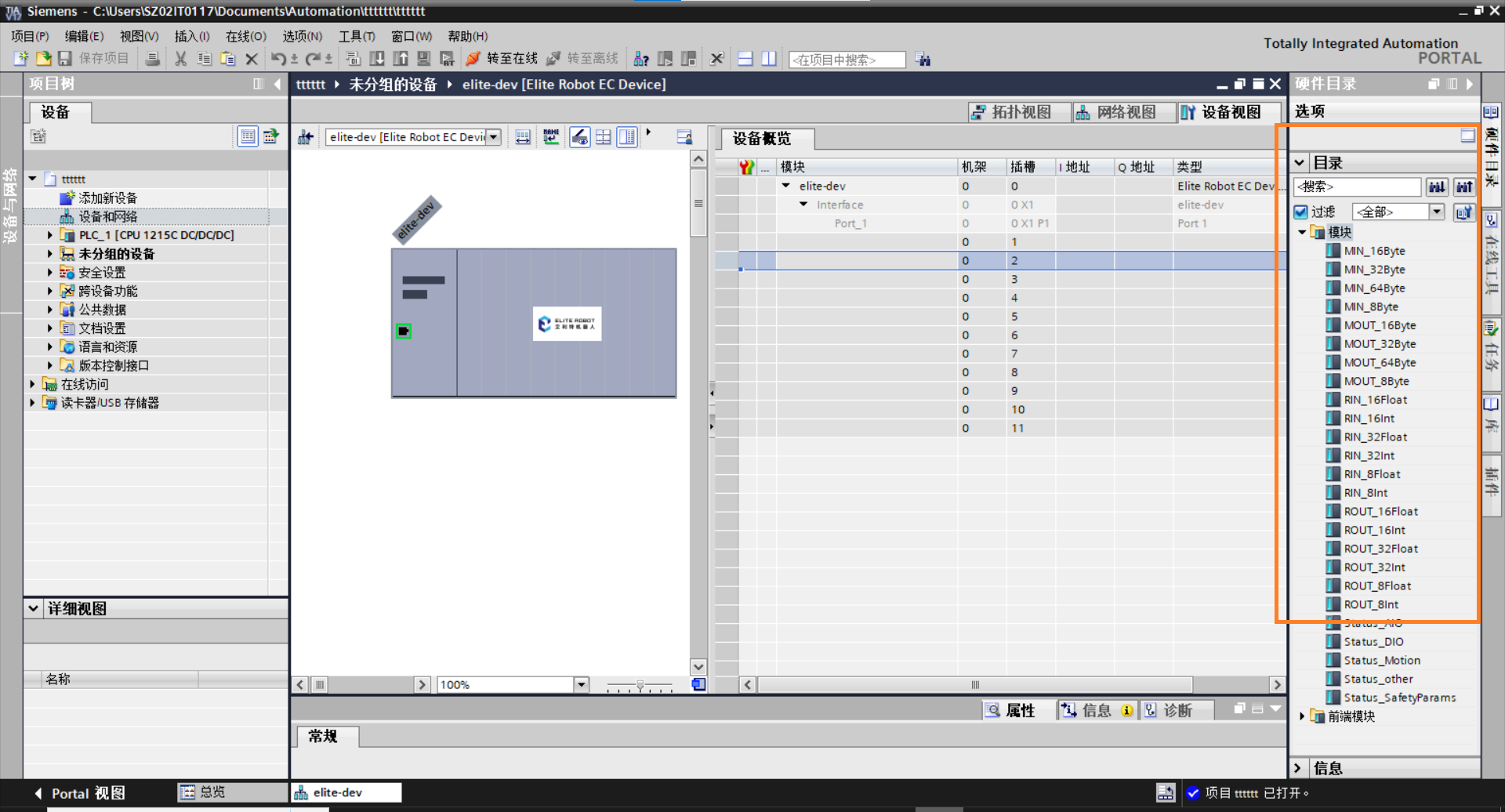

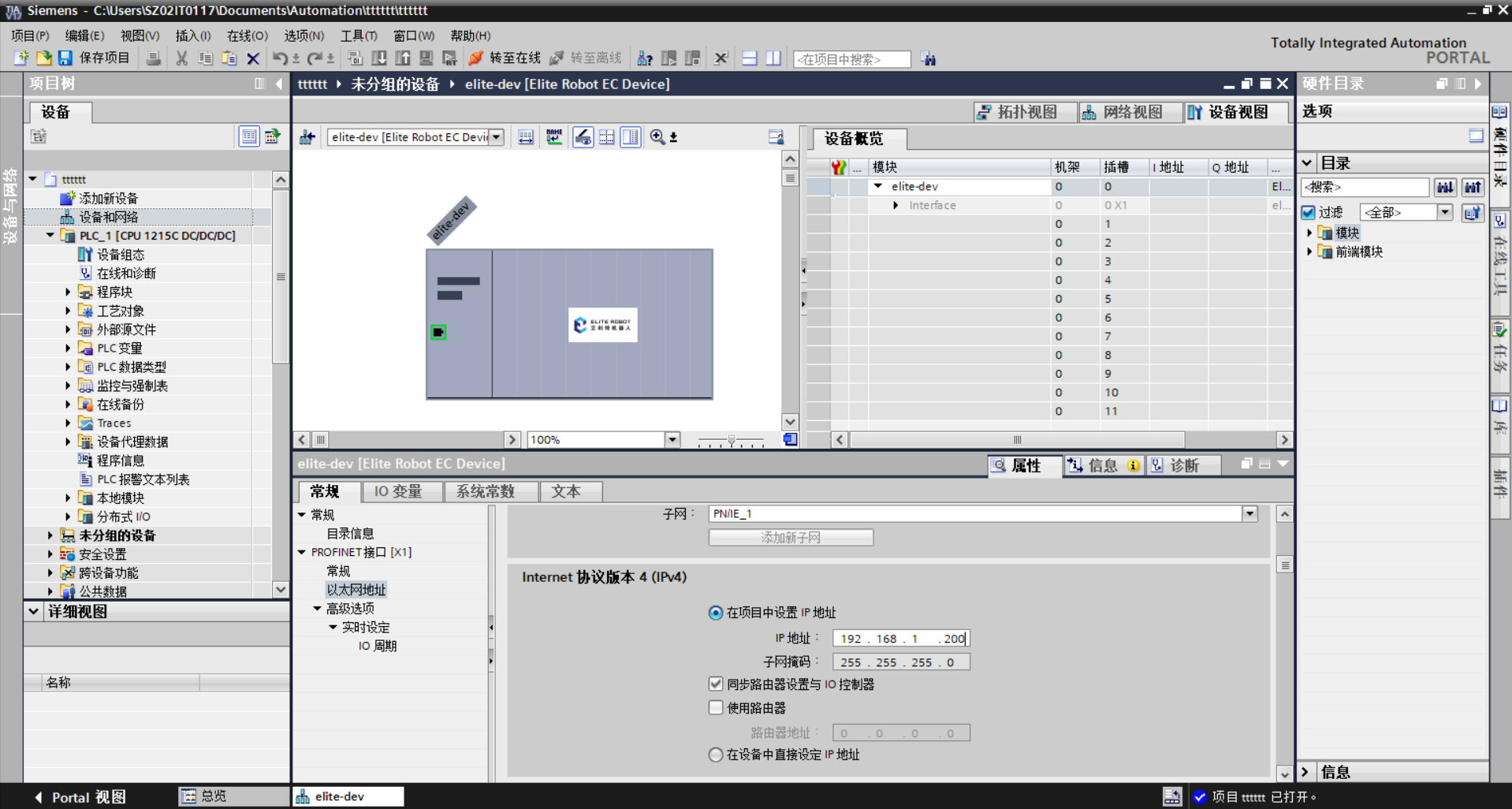

3.2 PORTAL端配置

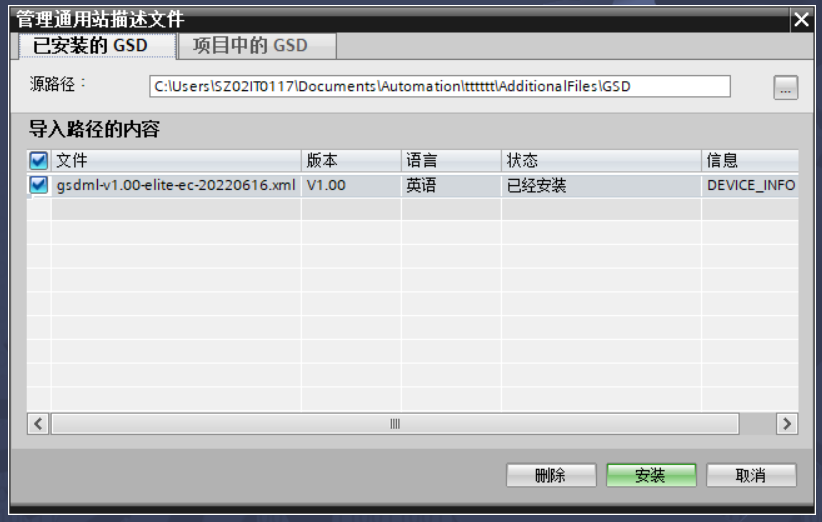

將下面鏈接的金年會jinnian(金字招牌)誠信至上機器人GSD 文件安裝到 TIA PORTAL 中管理通用描述文件，如圖 2-2 所示。
GSD文件

圖2-2 安裝GSD文件

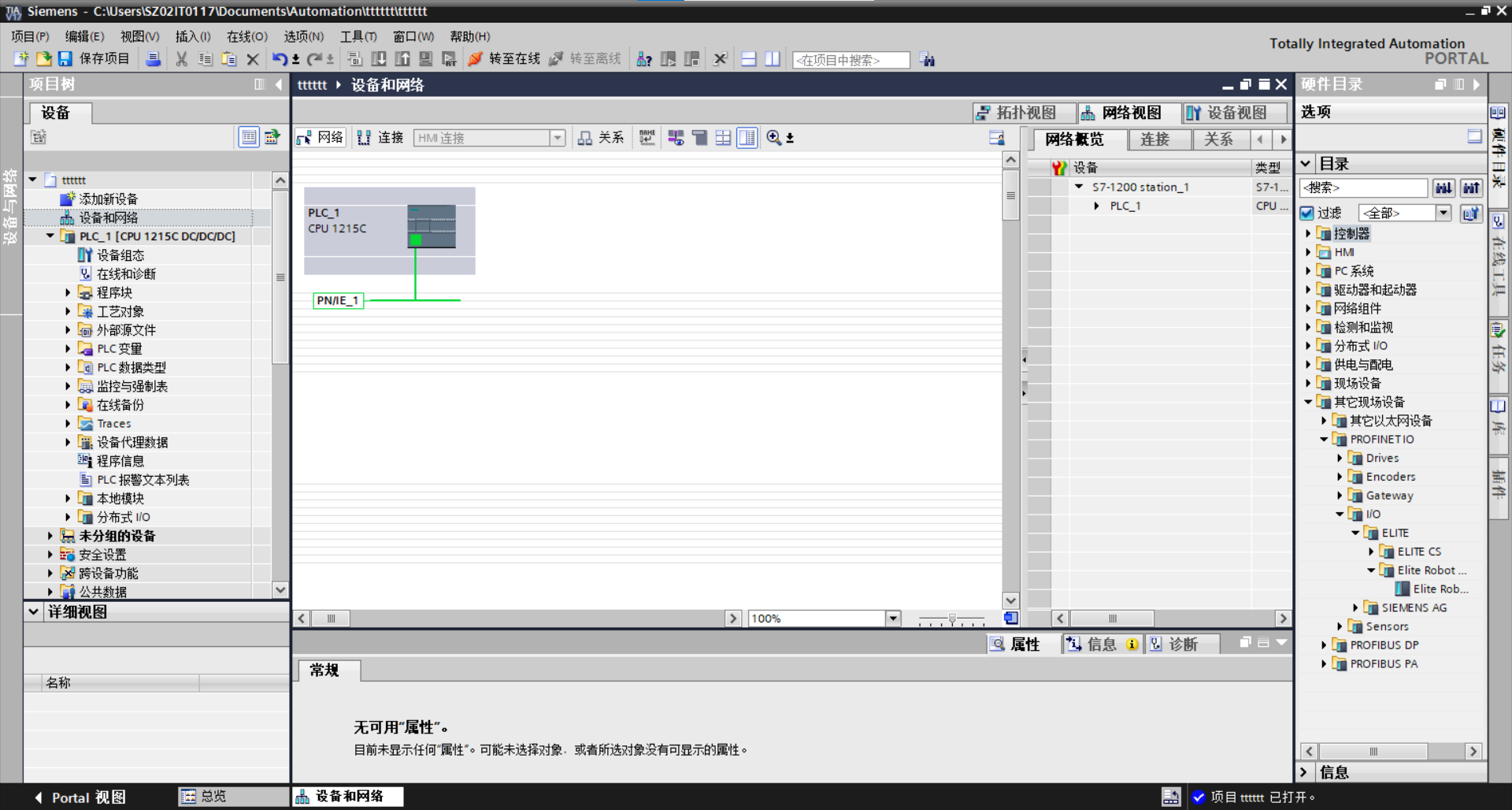

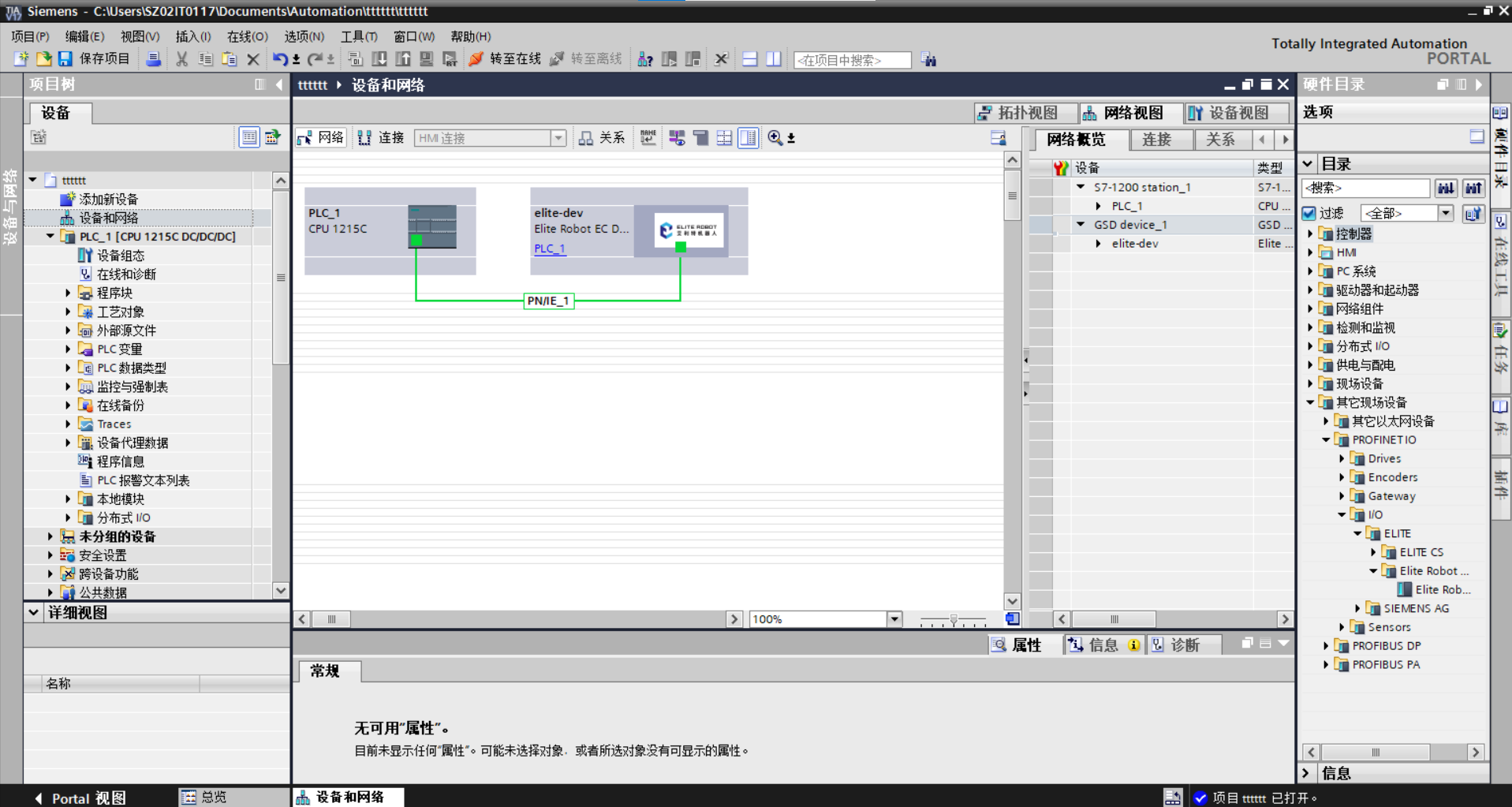

2. 添加 Elite Robot EC Device 到設備和網絡，點擊左側設備和網絡，進入頁面，在右側目錄欄找到其他現場設備-profinetI/O-IO-elite，找到elite robot EC Device如圖 3-3 所示。
