1.  簡介

RTSI 全稱為實時數據交互(Real-Time Sychronization Interface), 該協議提供了標準的

TCP/IP 鏈接, 用于與外部程序進行實時的數據交互。RTSI 的網絡端口為 30004。交互的數據內

容例如：

- 輸出：機器人輸出整型寄存器的值、末端負載等

- 輸入：機器人浮點輸入寄存器、數字輸入 IO 的狀態設置

2.  操作流程

RTSI 分為協議檢查、設置、同步循環三個步驟。

具體流程分為：

1.校驗協議版本；

2.請求控制器的主版本，次版本，bug-fix 版本，編譯版本

3.設置訂閱需求(這里設置輸出定閱和輸入訂閱)；

4.發送開始信號以開始同步循環;

5.循環接收控制器返回的數據包并解析出來。

2.1 校驗協議版本

報文頭：86(RTSI_REQUEST_PROTOCOL_VERSION)

上位機向控制柜發送數據格式：

數據總長度(2byte)+報文頭(1byte)+協議版本(當前版本都為 01，2byte)

上位機收到控制柜返回的數據格式:

數據總長度(2byte)+報文頭(1byte)+校驗是否成功(成功為 1，失敗為 0，1byte)

2.2 請求控制器的主版本，次版本，bug-fix 版本，編譯版本

報文頭：118(RTSI_GET_ELITECONTROL_VERSION)

上位機向控制柜發送數據格式：

數據總長度(2byte)+報文頭(1byte)

上位機收到控制柜返回的數據格式:

數據總長度(2byte)+報文頭(1byte)+主版本(4byte)+次版本(4byte)+ bug-fix 版本

(4byte)+編譯版本(4byte)

2.3 設置訂閱需求(這里設置輸出定閱和輸入訂閱)

2.3.1 訂閱輸出需求

報文頭：79(RTSI_CONTROL_PACKAGE_SETUP_OUTPUTS)

上位機向控制柜發送數據格式：

數據總長度(2byte)+報文頭(1byte)+輸出頻率(8byte)+訂閱變量名(string 類型)

上位機收到控制柜返回的數據格式:

數據總長度(2byte)+報文頭(1byte)+訂閱 ID(1byte)+訂閱變量名類型(string 類型)

2.3.2 訂閱輸入需求

報文頭：73(RTSI_CONTROL_PACKAGE_SETUP_INPUTS)

上位機向控制柜發送數據格式：

數據總長度(2byte)+報文頭(1byte) +訂閱變量名(string 類型)

上位機收到控制柜返回的數據格式:

數據總長度(2byte)+報文頭(1byte)+訂閱 ID(1byte)+訂閱變量名類型(string 類型)

2.4 發送開始信號以開始”同步循環

報文頭：83(RTSI_CONTROL_PACKAGE_START)

上位機向控制柜發送數據格式：

數據總長度(2byte)+報文頭(1byte)

上位機收到控制柜返回的數據格式:

數據總長度(2byte)+報文頭(1byte)+是否開始(1byte)

2.5 循環接收控制器返回的數據包

報文頭：85(RTSI_DATA_PACKAGE)

上位機向控制柜發送數據格式(控制訂閱輸入時發送)：

數據總長度(2byte)+報文頭(1byte)+訂閱 ID(1byte)+值(bytes)

上位機收到控制柜返回的數據格式(循環接收訂閱輸出):

數據總長度(2byte)+報文頭(1byte)+訂閱 ID(1byte)+值(bytes)

說明：可以同時多次訂閱輸出和輸入，每次增加訂閱，ID 號會加 1，第一次訂閱時 ID 號為 1，在收取訂閱輸出和控制訂閱輸入時，可以根據 ID 來區分屬于哪次的訂閱。

3.  常見問題解答

4.  示例

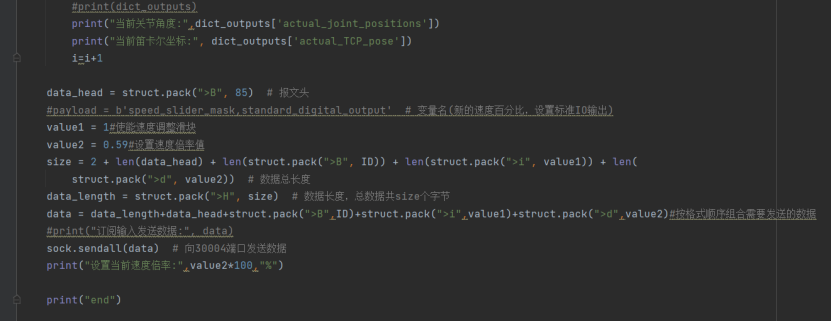

    程序訂閱輸出和輸入訂閱如下

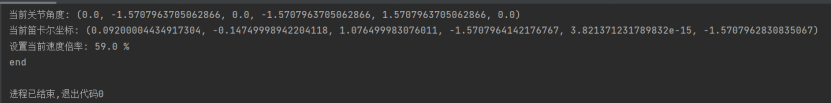

運行打印如下

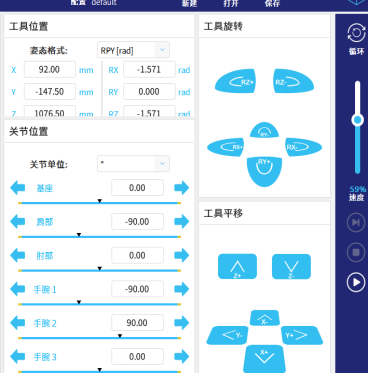

機器人數據
