1.  常用參數配置簡介

常用參數配置包括：IP,負載,重心,安裝方式,機械零點確定，當我們拿到新機時需要做以上配置，確保機器人正常使用。

2.  操作流程

1)  . 機器人IP設置

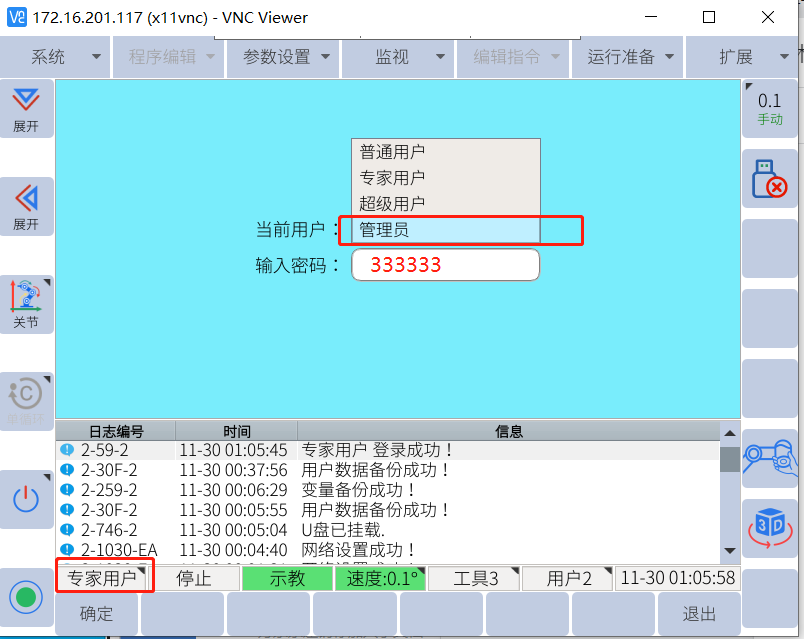

登入管理員模式

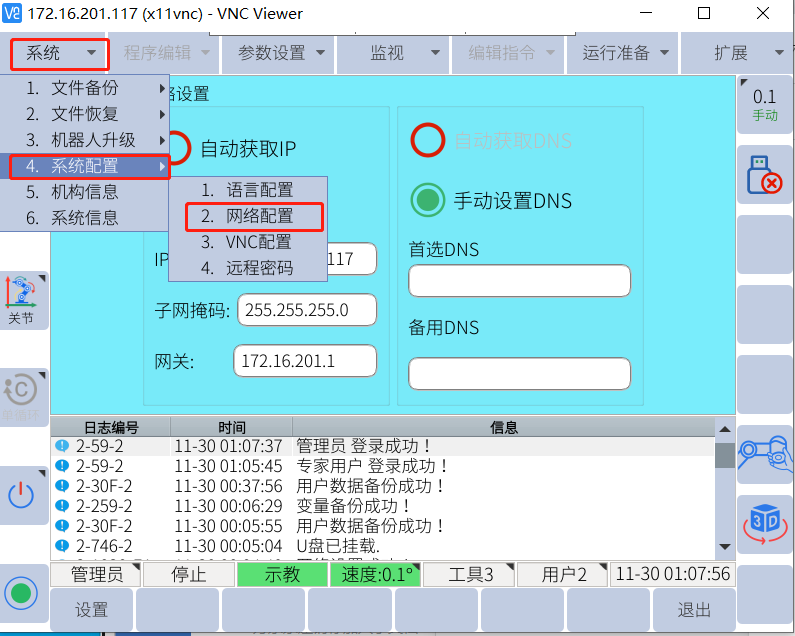

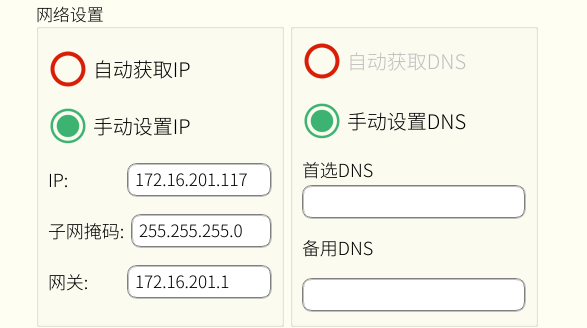

點擊系統--系統配置---網絡配置---輸入IP 子網掩碼 以及網關----輸入完成后點擊設置

2)  負載及重心設置

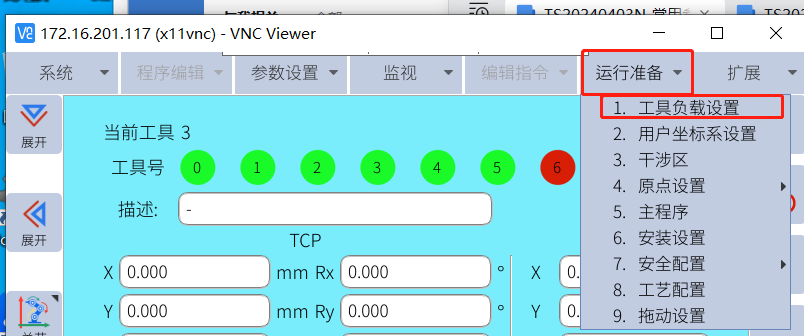

點擊運行準備---工具負載設置，用戶可以同時設置8個不同的工具使用（0-7）。

工具負載和重心的設置：

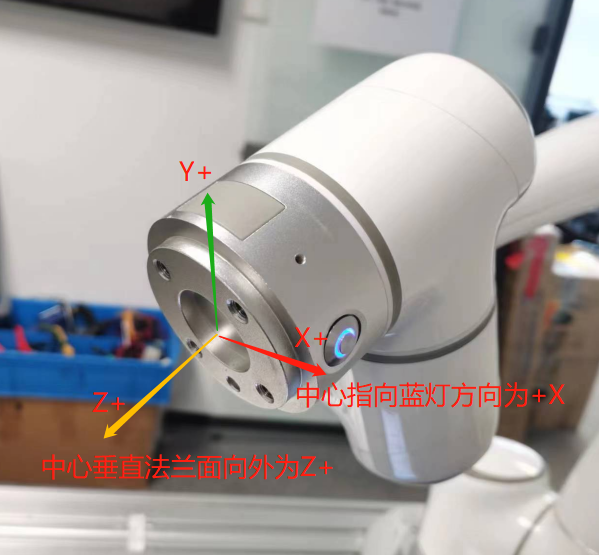

設置負載重心前首先我們先知道法蘭盤中心點的位置及坐標系方向，EC系列法蘭盤中心點如下圖：

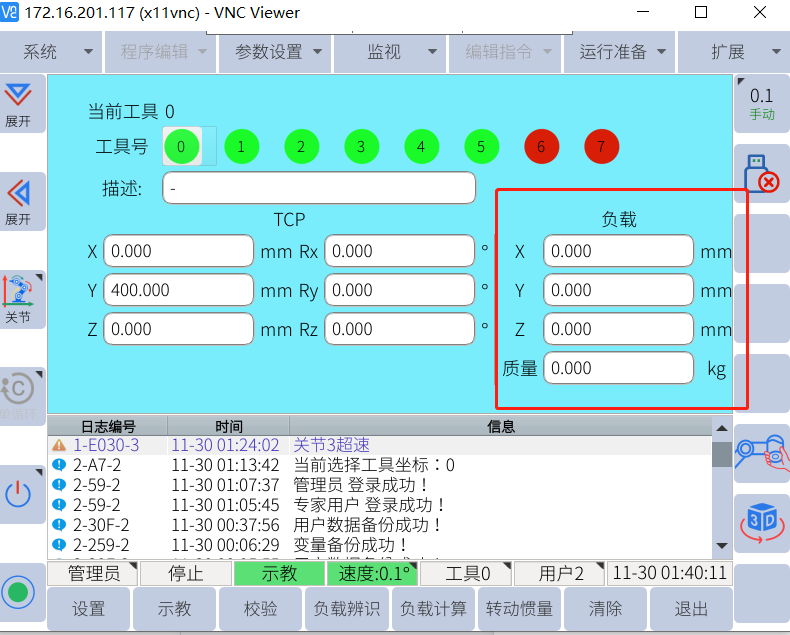

將實際工件+夾爪重量寫入質量中（注意：當工件重量相差很大時，需要在JBI程序中使用“設置負載”指令設置兩段質量，來保證機器人運行穩定。）

將質心設置到X Y Z中（注意：寫入的值為相對于法蘭盤中心坐標的偏差量。）

3)  安裝方式

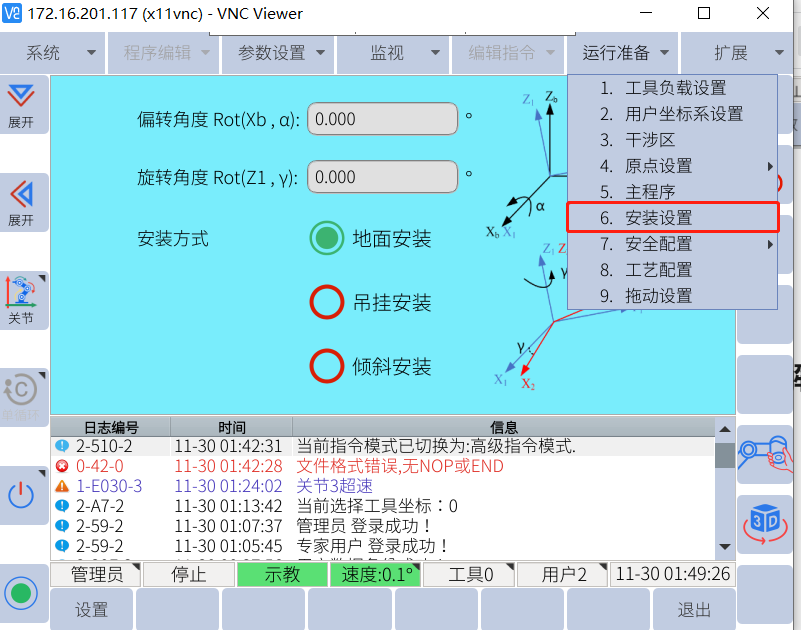

點擊運行準備---安裝設置---選擇安裝方式，如下圖

安裝方式有3種：

地面安裝：當機器人基座平行于大地且正裝時，我們需要選擇地面安裝。

吊掛安裝：當機器人基座平行于大地且倒裝時，我們需要選擇吊掛安裝。

傾斜安裝：當機器人基座與大地不平行時，我們需要選擇傾斜安裝。

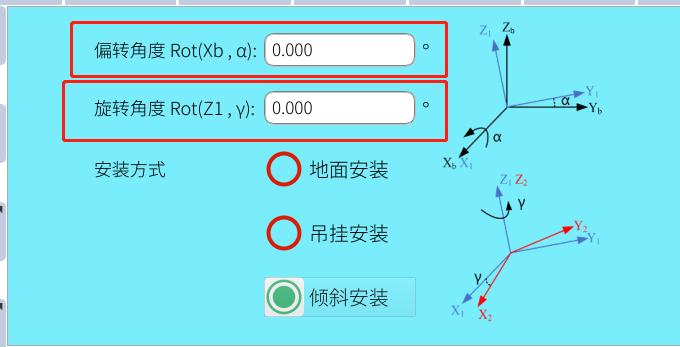

選擇傾斜安裝時會出現兩個參數：偏轉角度和旋轉角度如下圖：

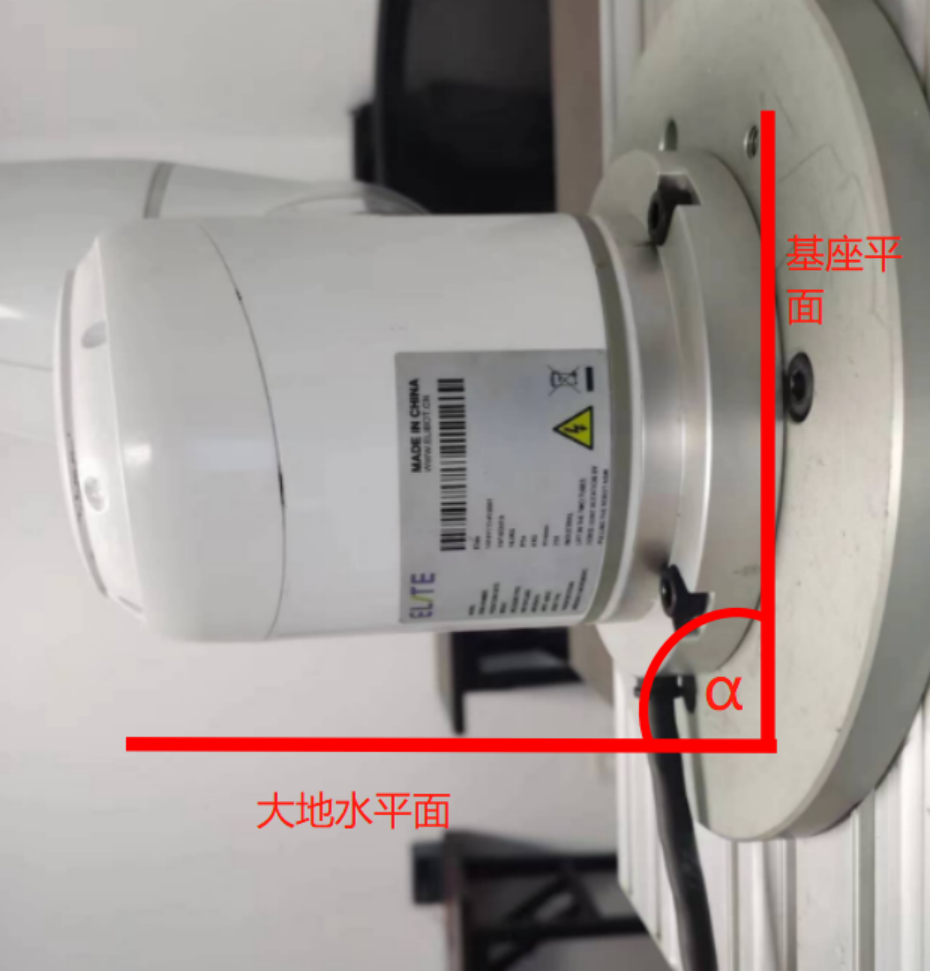

偏轉角度指的是機器人基座平面與大地水平面的夾角α，如下圖：

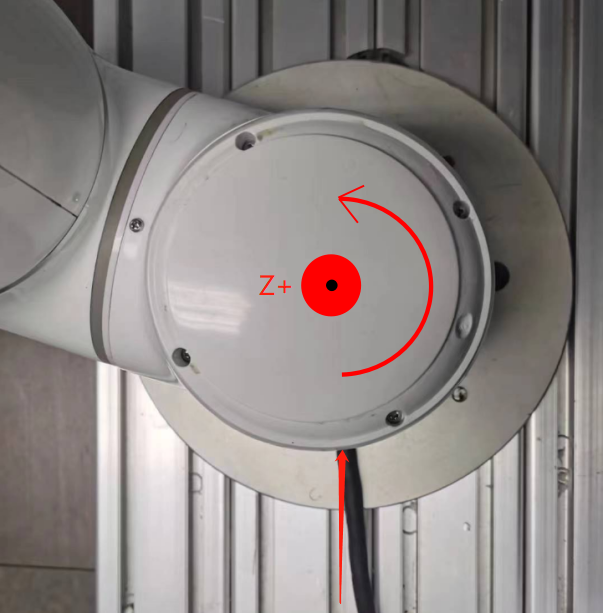

旋轉角度指的是機器人線纜出線的方向向下時為0度，如果線纜方向不是向下時，那么線纜的朝向與0度時的夾角為γ（范圍0-360度），夾角方向如下圖所示。

4)  機械零點確認

每一臺機器人出廠時已做好零點校準，每臺機械零點脈沖值不同且唯一

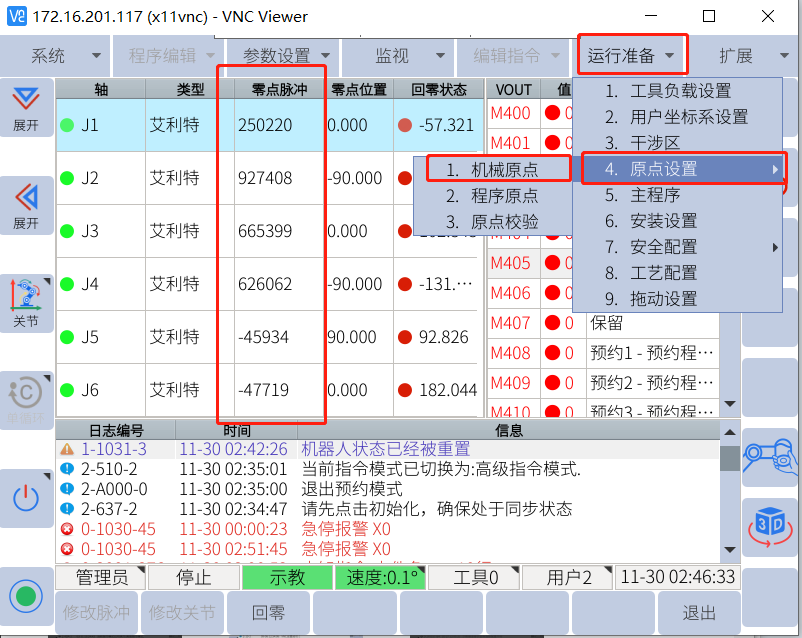

登錄管理員模式------點擊運行準備----原點設置----機械原點，如下圖為零點脈沖值。（新機收到后需要拍照保存該界面）

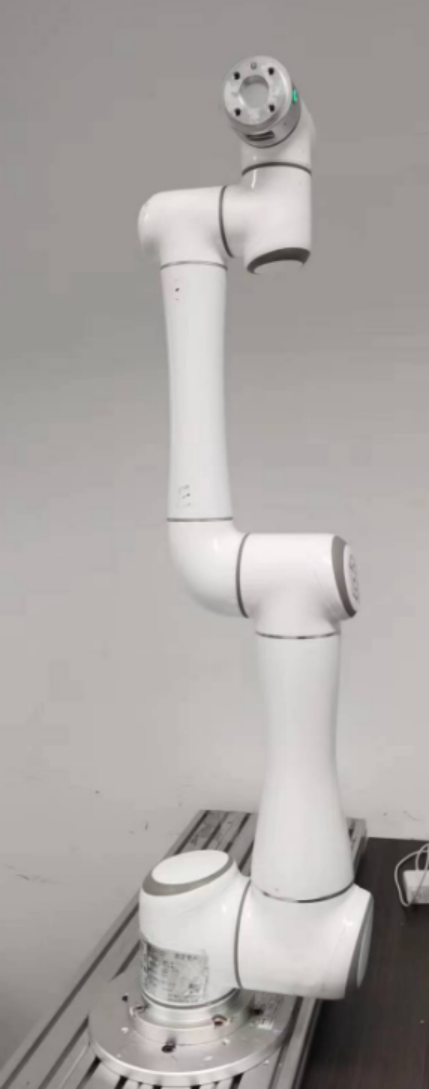

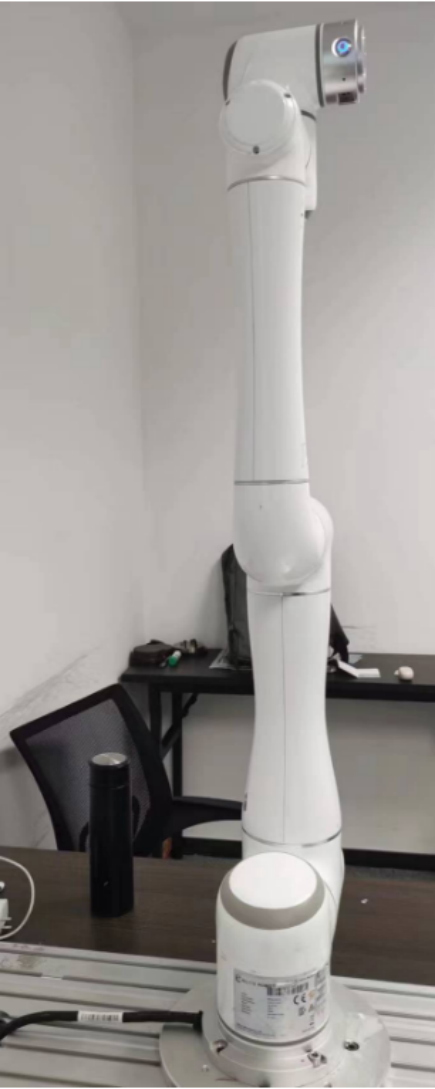

機械零點姿態
