1.  防護停止和急停簡介

在機器人的應用場景中，外部急停必不可少，并且所有的安@全io信號都是雙通道（冗余）并且必須使用兩條單獨的電線。

金年會jinnian(金字招牌)誠信至上EC/EA系列機器人配有兩個永久輸入：緊急停止和防護停止，緊急停止輸入只能與安全等級的緊急停止設備一起使用。防護停止輸入和與安全相關的保護設備一起使用。

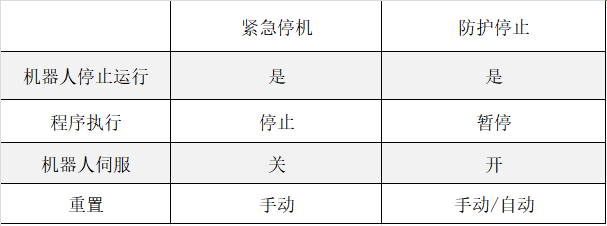

其中緊急停止和防護停止都可以使機器人停止運動，不同的是緊急停止會使機器人掉電下伺服，但防護停止不會。具體差異見下表。

2.  接線方式

2.1 系統I/O

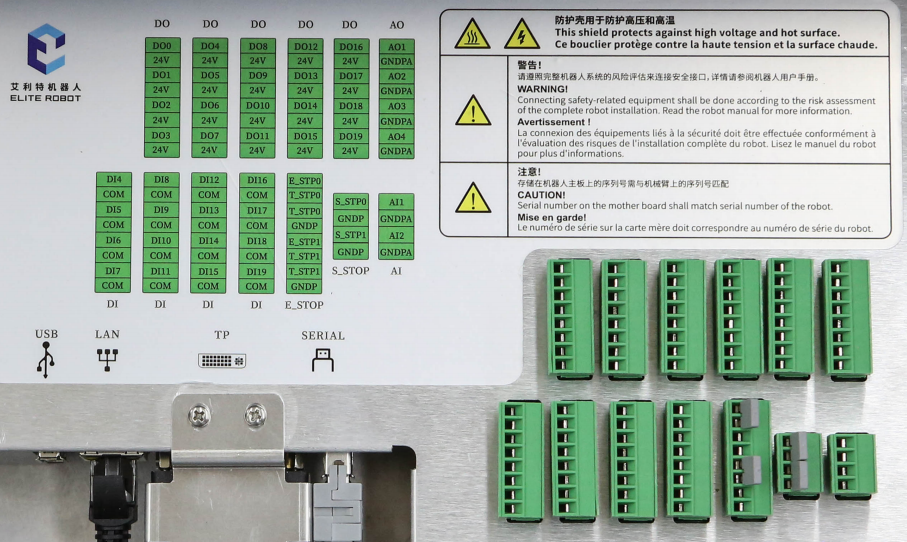

控制箱中包含數字 I/O、模擬 I/O 和所有安全 I/O ,其中E_STOP端子排為控制外部停止相關配置，S_STOP端子排為控制防護停止相關配置，如 圖 2-1 所示。

圖2-1 控制柜I/O

2.2 外部急停

外部緊急停止按鈕可接入E_STOP端子（見圖 2-1 ）。

在控制柜默認的接線方式下（默認出廠E_STP0和 T_STP0短接，E_STP1和 T_STP1短接），示教器的緊急停止按鈕生效。

如需屏蔽示教器的緊急停止按鈕，請參照接線方式中的“屏蔽示教器緊急停止按鈕”；

如需接入外部緊急停止按鈕，請參照接線方式中的“連接外部緊急停止按鈕”。

具體的接線方式如下所示：

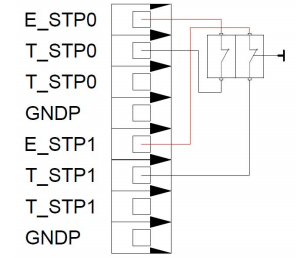

圖 2-2: 默認的接線方式

圖 2-3 連接外部緊急停止按鈕

圖2-4: 屏蔽示教器緊急停止按鈕

用戶可通過短接T_STP0到GNDP，短接T_STP1到GNDP來屏蔽示教器緊急停止按鈕。

注意：示教器的緊急停止按鈕無效。用戶需額外提供緊急停止按鈕來保證操作人員的安全。在非必要情況下，請勿屏蔽示教器的緊急停止按鈕。

2.3 防護停止

防護停止將暫時暫停程序。默認情況下，用戶必須按下示教器上的綠色播放按鈕才能恢復程序執行。防護停止可以通過用戶plc進行關聯自動恢復S19信號，配置為在信號為高電平時自動恢復。

出廠狀態下：S_STP0 與 GNDP 短接，S_STP1 與 GNDP 短接

圖 2-5 : 雙通道防護停止的設置

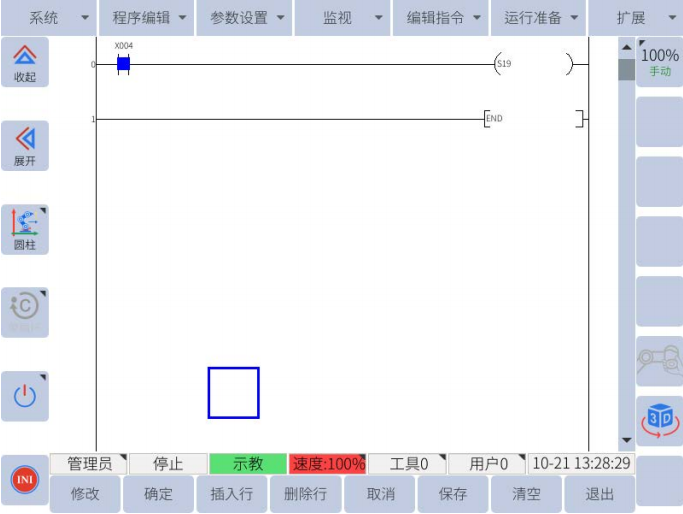

啟動防護停止后自動恢復的 PLC 程序示例：

當X004 置 1 時，后觸發防護停止暫停，當防護停止信號重新連接后，任務能自動恢復運行。

圖 2-6 : 啟動停止后自動恢復的 PLC 示例
